Apple蘋果iPhone 12系列新機采用了全新的磁吸無線充電方式，并相繼為手機設計了MagSafe磁吸無線充電器和MagSafe Duo Charger雙項無線充電器兩款無線充電配件。7月14日，Apple Store蘋果官方商城又上架了一款新產品“MagSafe外接電池”。
實際上這就是一款MagSafe磁吸無線充行動電源，售價高達749元人民幣，定價可以說十分蘋果。而且嚴格意義來講，這可以說是蘋果旗下第一款行動電源，可以給iPhone 12全系列手機進行15W無線充電，一經推出便獲得極大關注。
7月20日，蘋果這款MagSafe磁吸無線充行動電源正式開賣，充電頭網也是第一時間線下購買了兩個回來進行評測和拆解。產品內置總?cè)萘繛?1.13Wh，折合2920mAh的雙串鋰離子電池組，因此整體比較小巧，手感相當好。雖然定價很蘋果，但相應的設計做工水準也不是一般產品可比的。
下面充電頭網就對這款MagSafe 行動電源進行詳細拆解，看看749元的充電寶到底做得如何。
一、蘋果MagSafe行動電源外觀
包裝盒設計非常的簡潔，正面印有產品外觀圖，外觀圖上印有蘋果logo、iPhone Battery Pack和MagSafe字樣。
背面印有產品使用場景、749元售價標簽、CE認證等。
側面貼紙上標有兼容設備信息，適用于iPhone（配最新版iOS）的MagSafe。

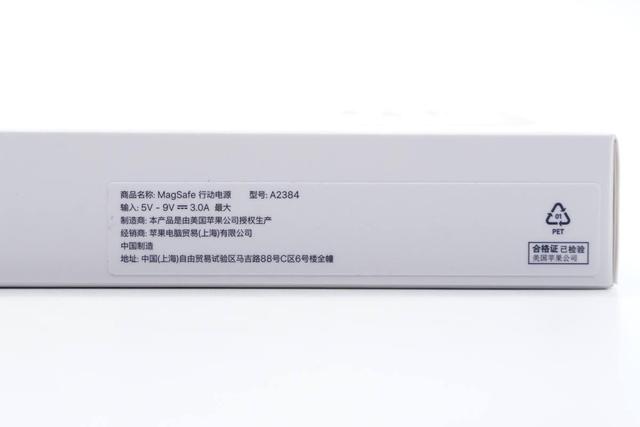

另一側貼紙上標有產品型號、輸入?yún)?shù)等信息。

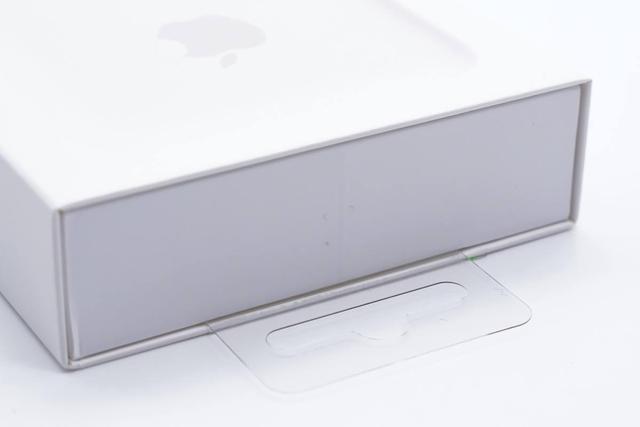

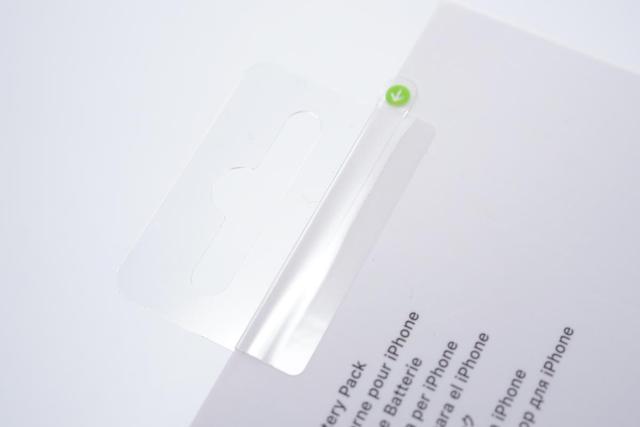

掛鉤旁邊設有易拉拆封條，便于打開包裝。
盒子抽屜式設計，通過掛鉤可以很輕松拉出。

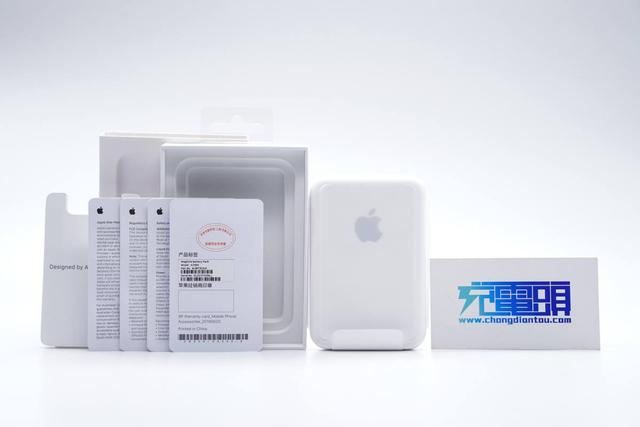

包裝內全部東西一覽，包括MagSafe 行動電源、多份使用說明書以及保修憑證。

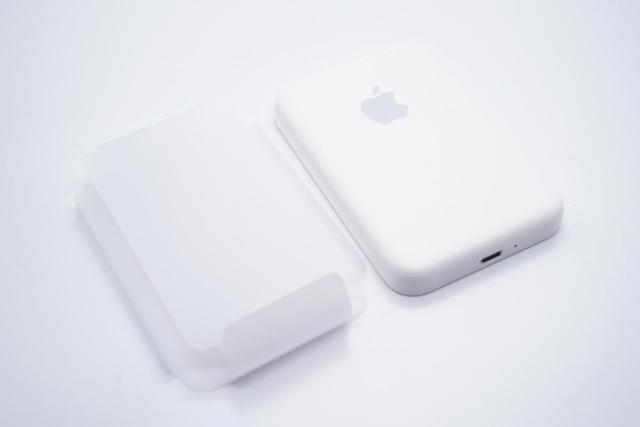

MagSafe 行動電源包裹防刮塑料膜保護。

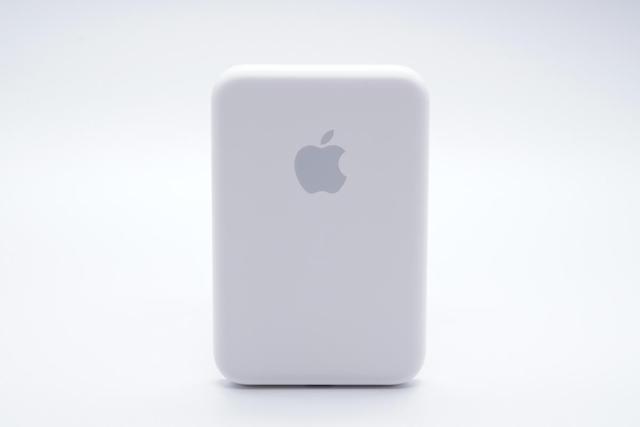

蘋果MagSafe 行動電源機身設計也很簡潔，正面設有醒目的蘋果logo，外殼邊角圓潤，表面具有類膚手感，上手手感相當好。

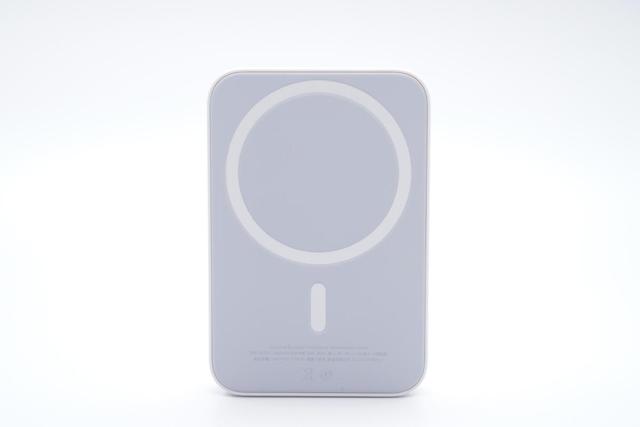

另一貼合面為灰色配色，并設有和MagSafe無線充電器大小相當?shù)陌咨珗A圈區域，即無線充區域，將該區域?qū)RiPhone 12背面中心貼合即可進行磁吸無線充電。

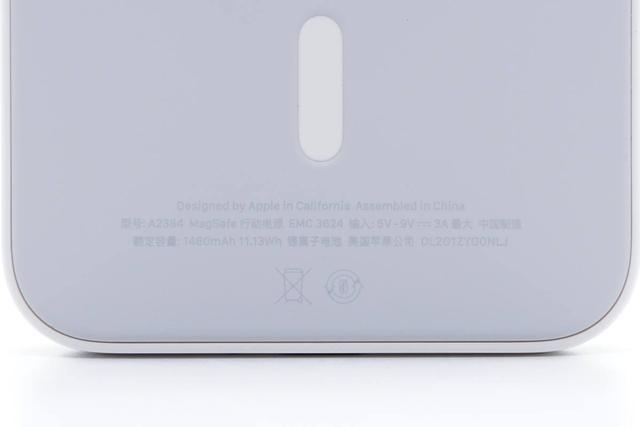

下方區域印有產品參數
產品名稱：MagSafe 行動電源
型號：A2384
輸入：5-9V3A Max
額定容量：1460mAh 11.13Wh
電池類型：鋰離子電池
美國蘋果公司

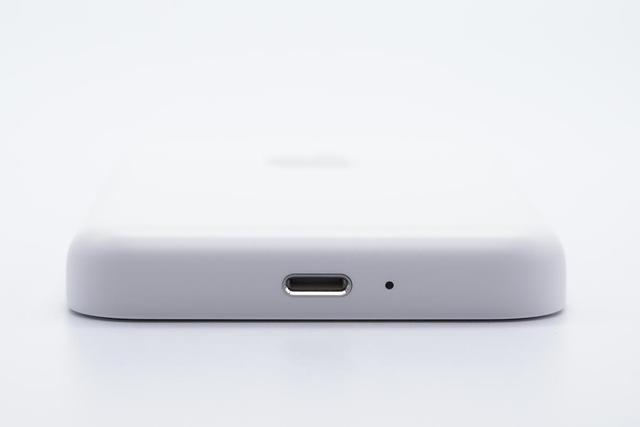

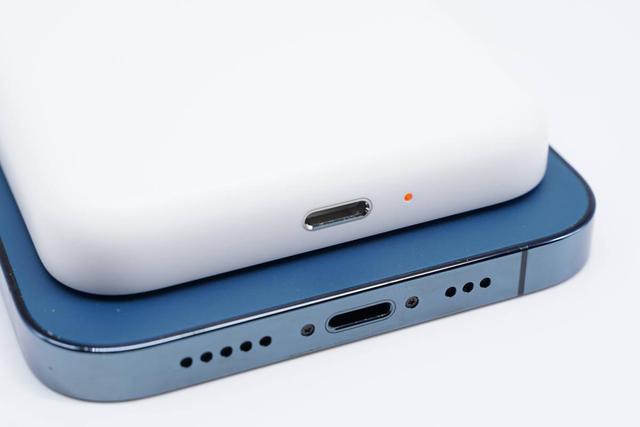

機身底部中心設有Lightning輸入接口，采用金屬環裝飾相當精致，右側有一顆LED充電指示燈。

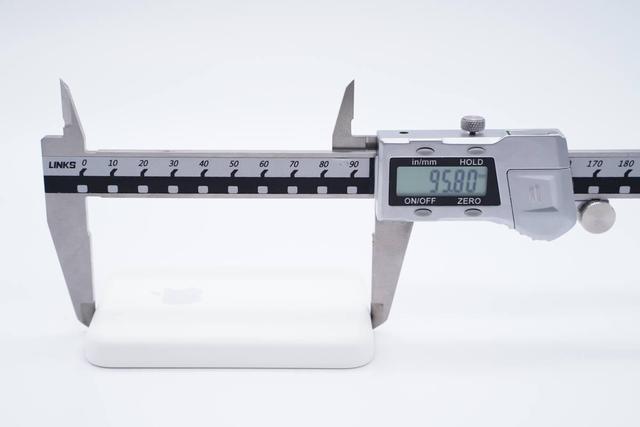

測得機身長度為95.8mm。

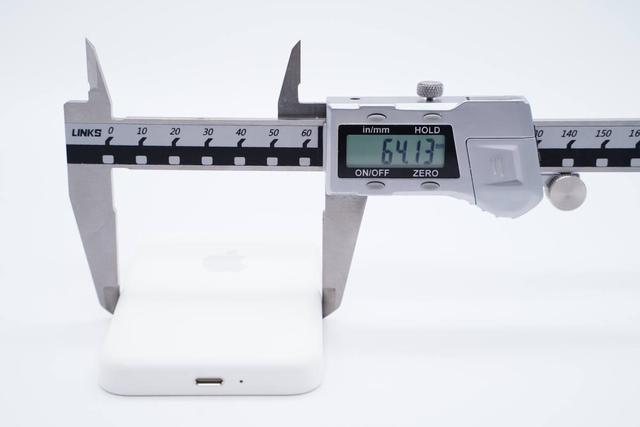

寬度為64.13mm。

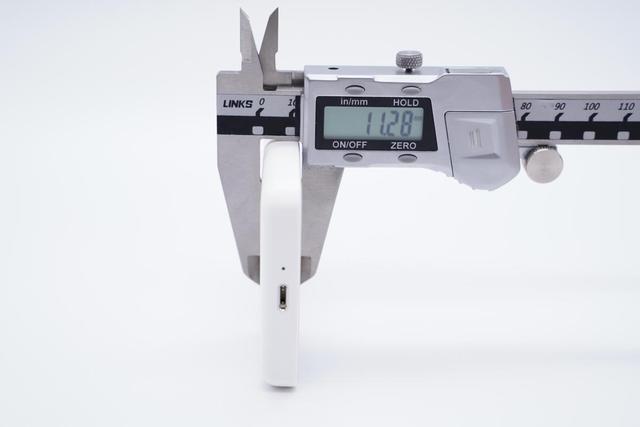

厚度為11.28mm。

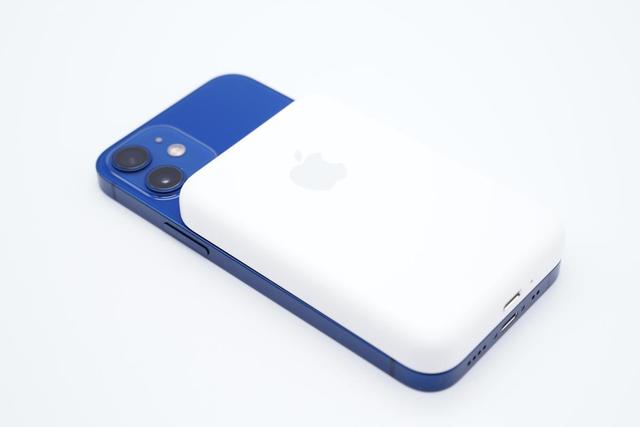

和最小的iPhone 12 mini對比，寬度相當。

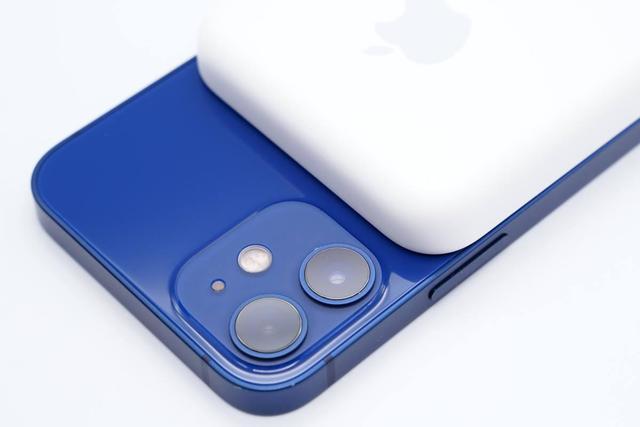

長度短了一截，實際上可以說這一長度恰到好處，不至于被iPhone 12 mini的攝像頭頂起，使用體驗更好。

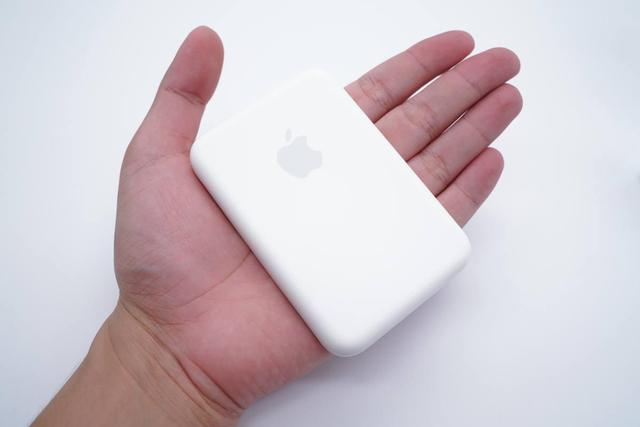

拿在手上的直觀感受。

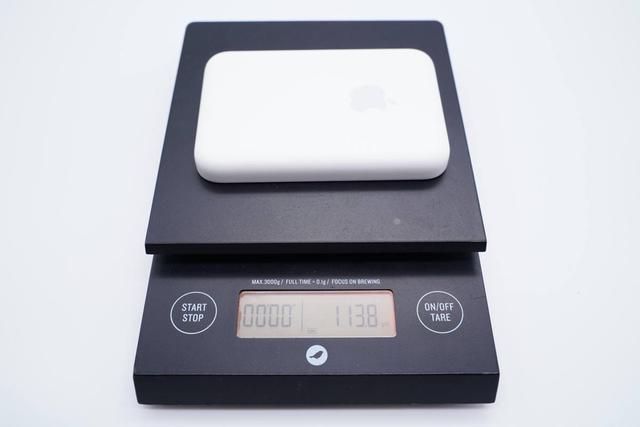

凈重約為114g。

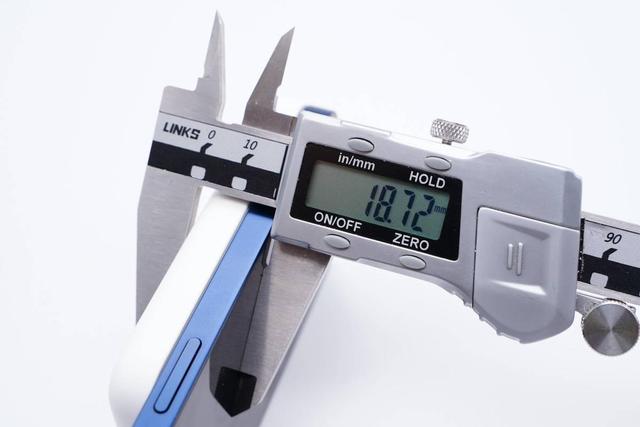

對于iPhone 12 mini用戶來說，手機加行動電源的厚度為18.72mm。

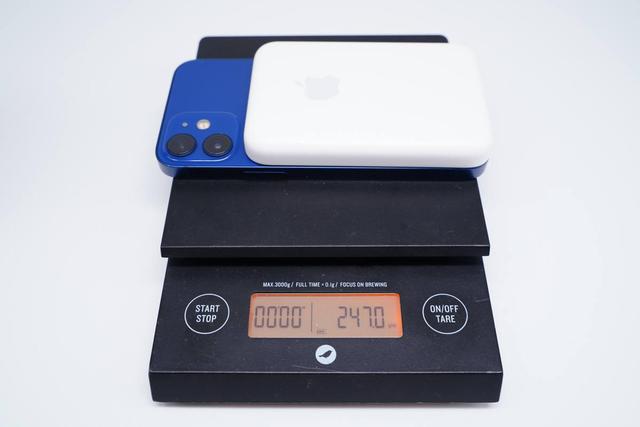

重量約為247g。

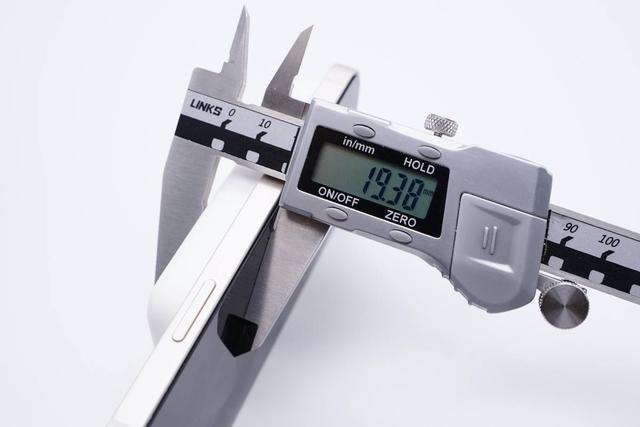

對于iPhone 12用戶來說，手機加行動電源的厚度為19.38mm。

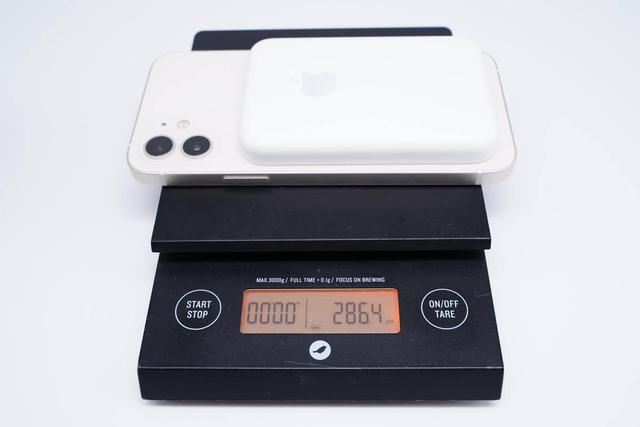

重量約為286g。

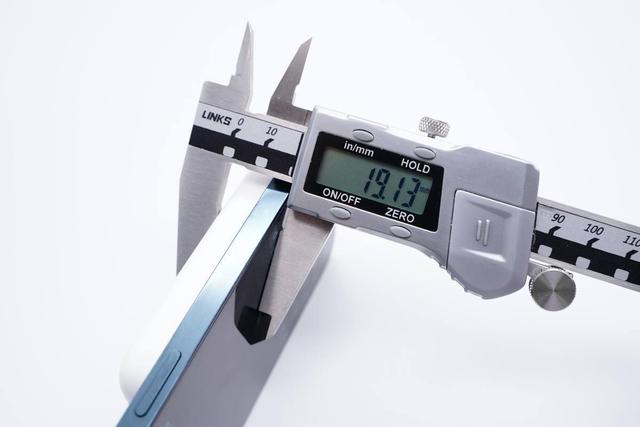

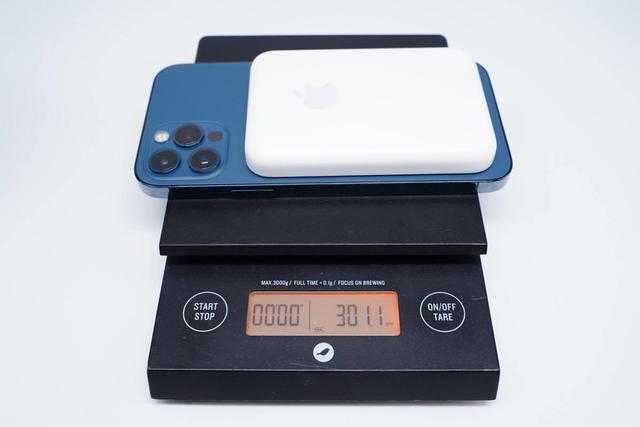

對于iPhone 12 Pro用戶來說，手機加行動電源的厚度為19.13mm。
重量約為301g。

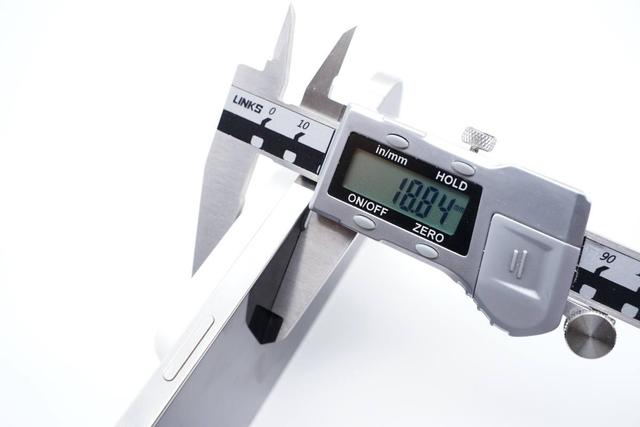

對于iPhone 12 Pro Max用戶來說，手機加行動電源的厚度為18.84mm。

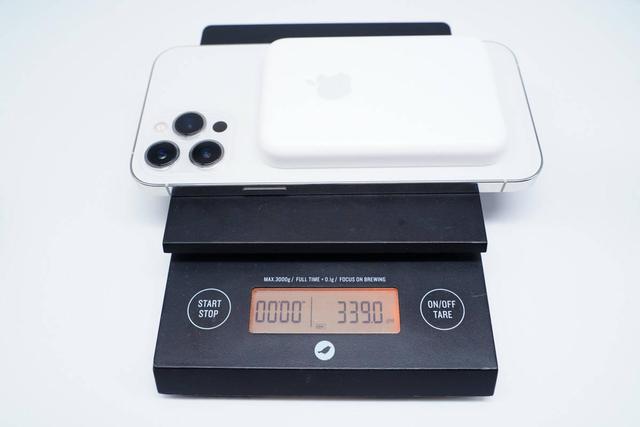

重量約為339g。

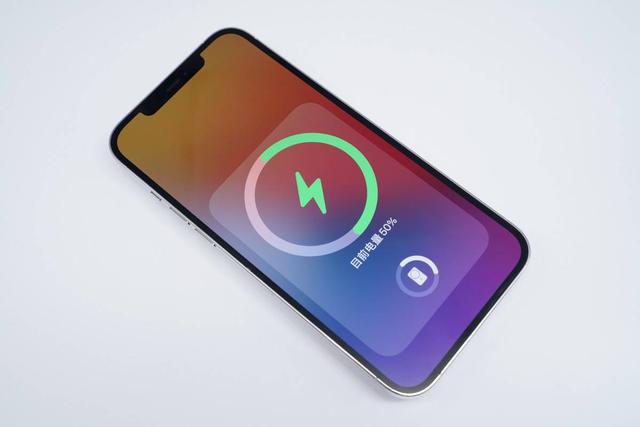

iPhone 12系列手機系統在更新到iOS14.7版本之后，使用MagSafe 行動電源給手機充電會解鎖全新的充電動畫，可同時顯示手機和MagSafe 行動電源的電量，方便直觀。

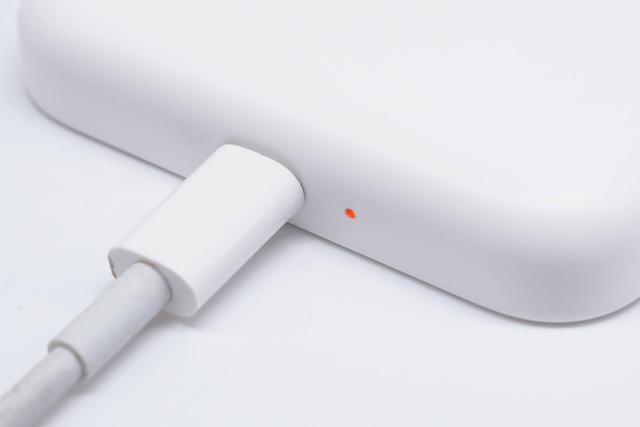

無線充電時，指示燈亮橙色光。

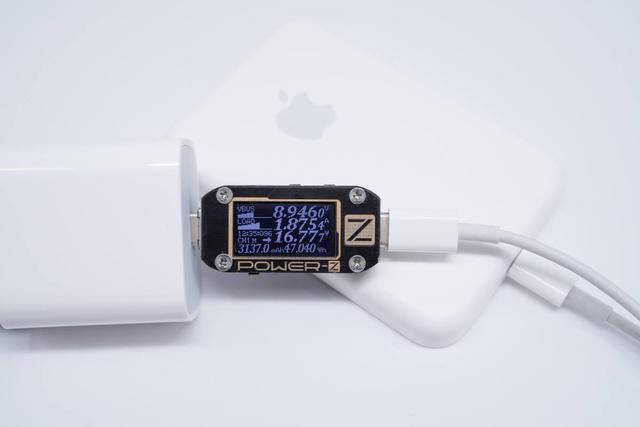

使用蘋果原裝20W充電器給MagSafe 行動電源充電，通過ChargerLAB POWER-Z KM001C測得輸入功率為8.95V 1.88A 16.77W，對于這個容量的充電寶來說真是相當快了。
此時指示燈也是亮橙色光。
二、蘋果MagSafe行動電源拆解

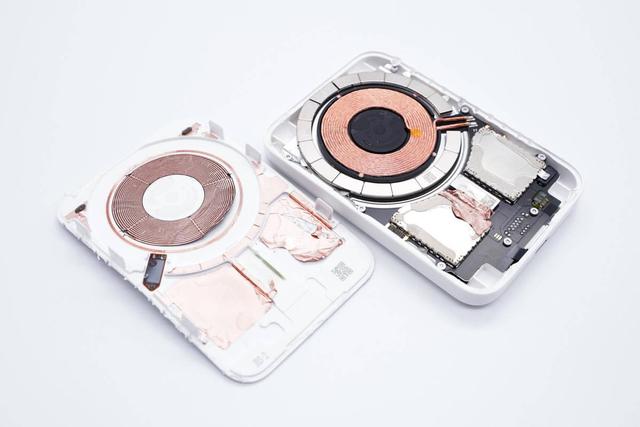

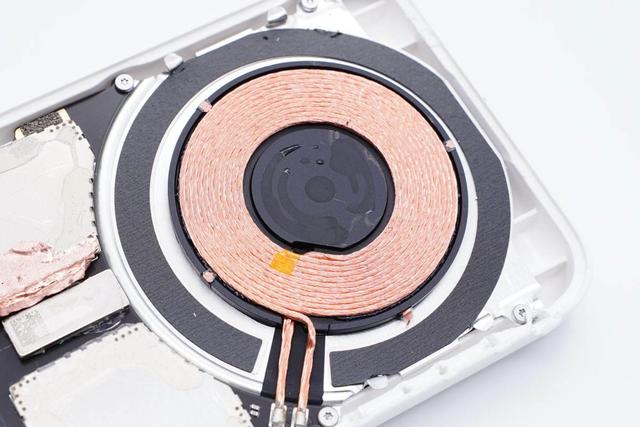

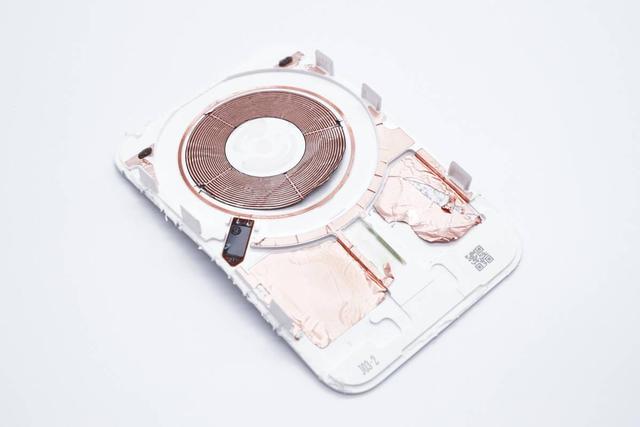

沿接縫處打開蓋子，蓋子下面是無線充電線圈和吸附手機的磁鐵。

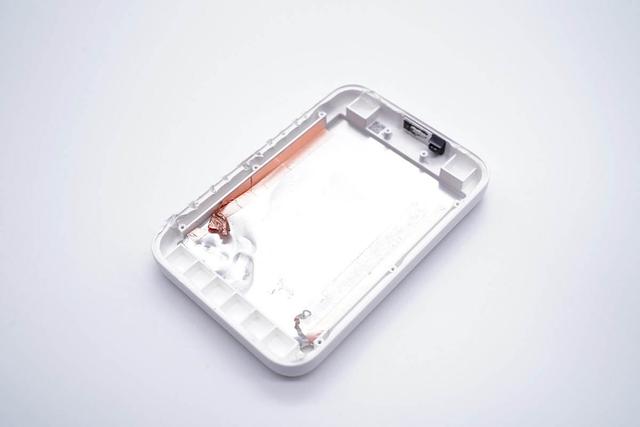

蓋子內部粘貼銅箔，NFC線圈和電容檢測貼片。

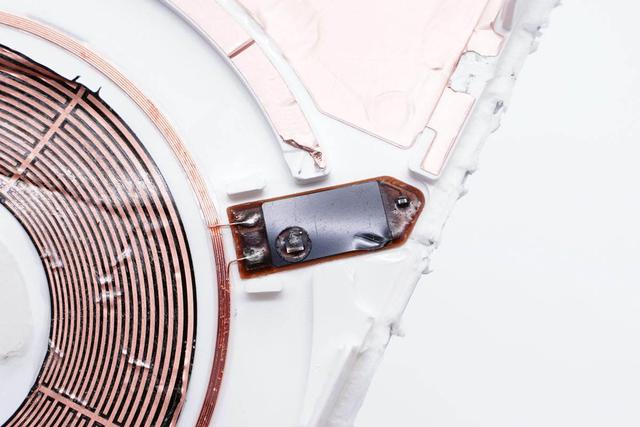

NFC線圈與NFC芯片焊接。
電容檢測貼片特寫，檢測手機擺放。
無線電源內部線圈和電路板交錯布置，降低厚度。
主板上的屏蔽罩采用可拆卸式設計。
線圈外側是一圈磁鐵，用于吸附手機。磁鐵環下方還貼有泡棉保護。

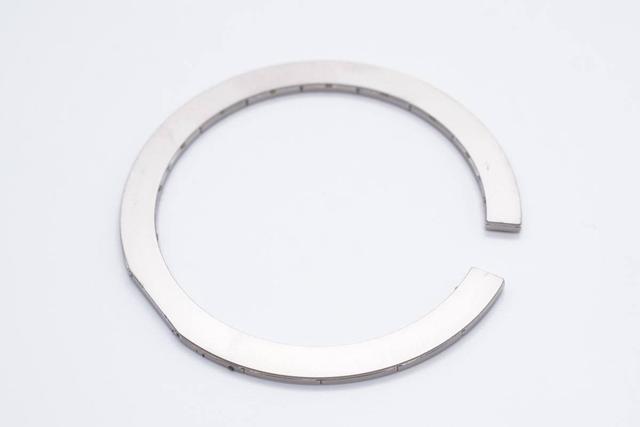

16顆小磁鐵通過金屬片固定成環狀。

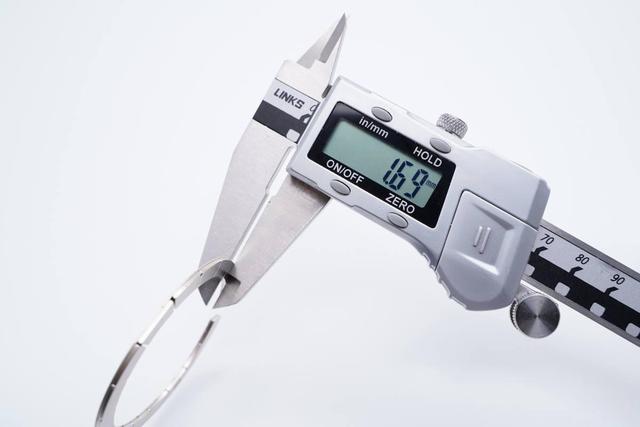

磁鐵環加金屬片厚度為1.7mm。

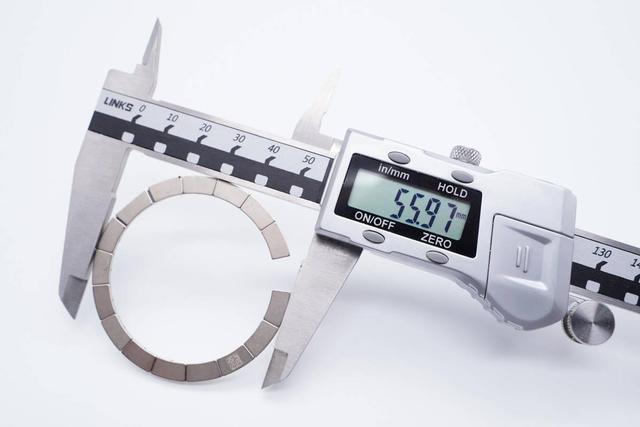

直徑為56mm。

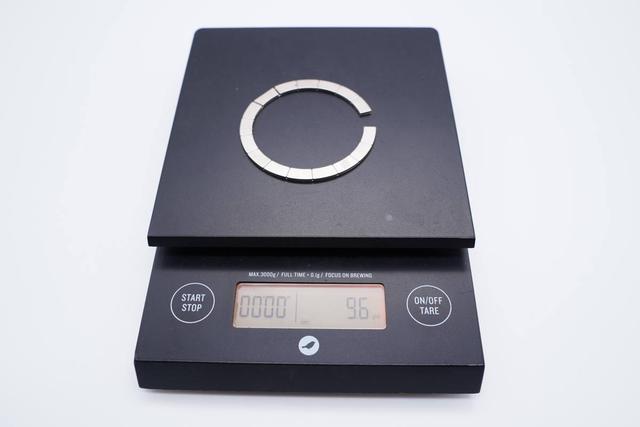

總重量約為9.6g。

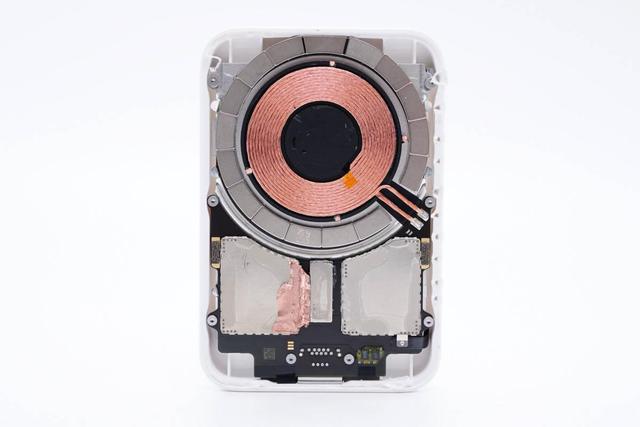

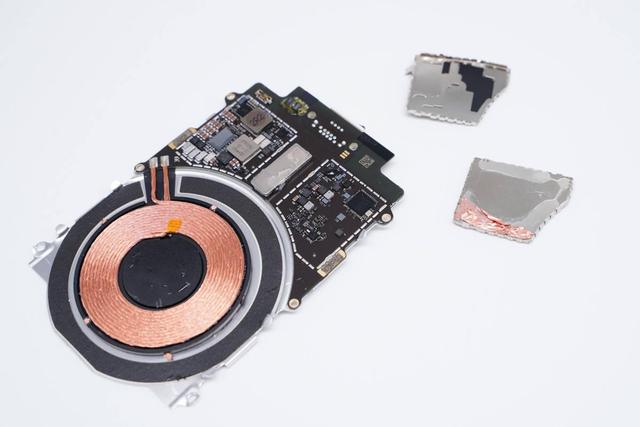

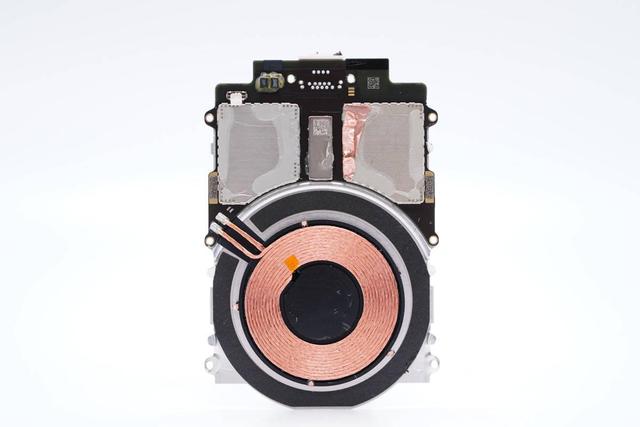

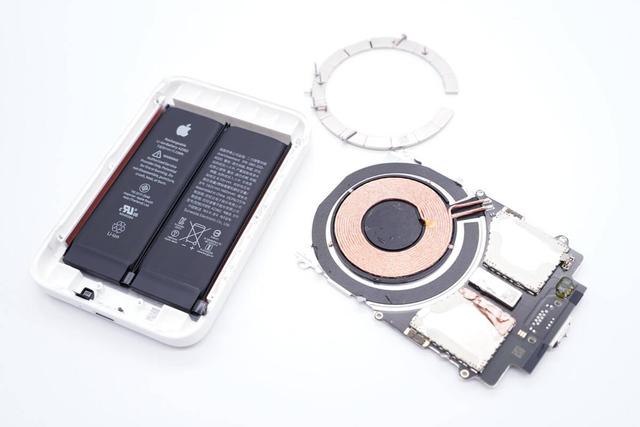

擰開周邊六顆固定螺絲，取下無線充電線圈和電路板，下面是二串電池。
兩塊電池相同，串聯在一起。

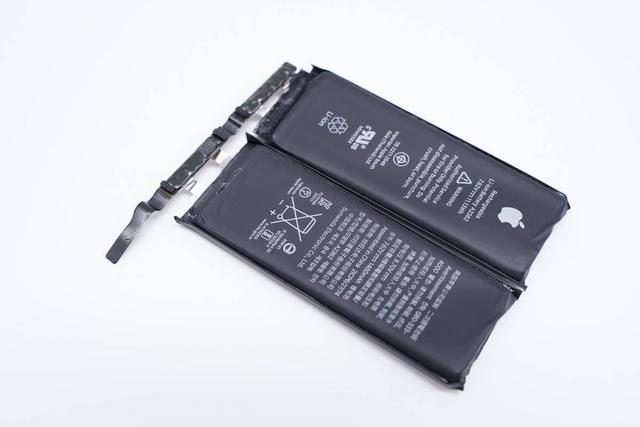

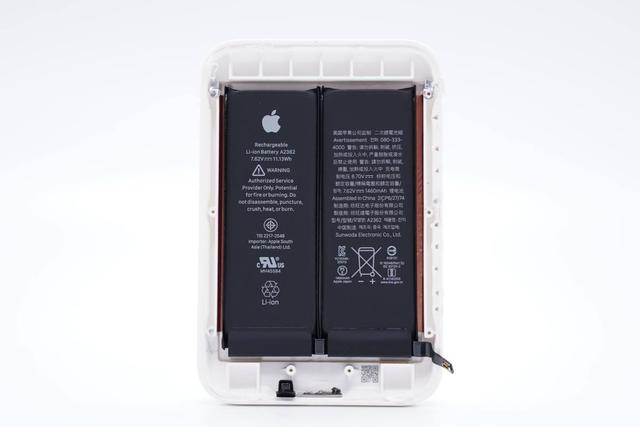

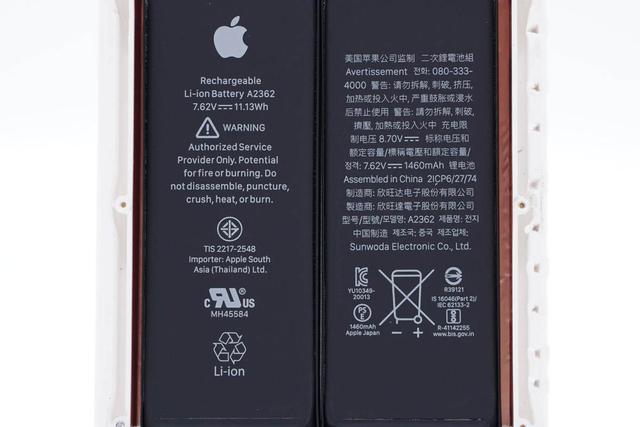

二串電池組特寫，型號A2362，由兩塊均壓3.81V，充電限制電壓4.35V，容量1460mAh的電芯串聯，組成7.62V 11.13Wh的電池組，由欣旺達代工。

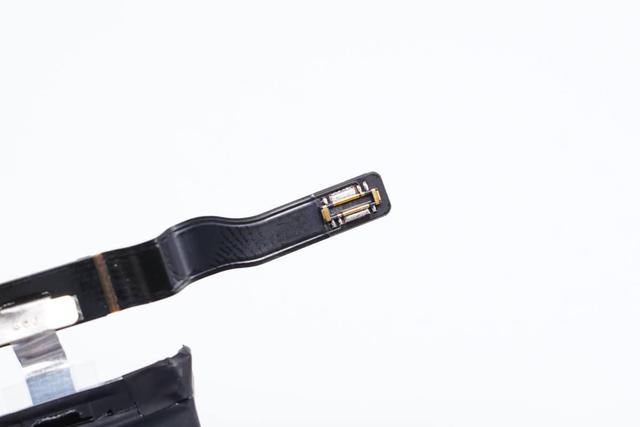

拆解開電池組，電池保護板通過軟排線連接。

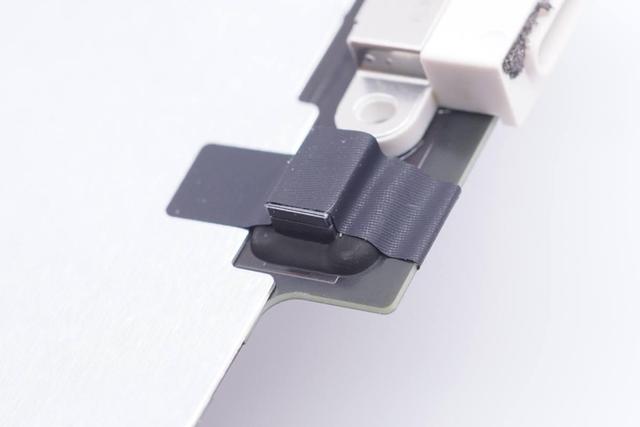

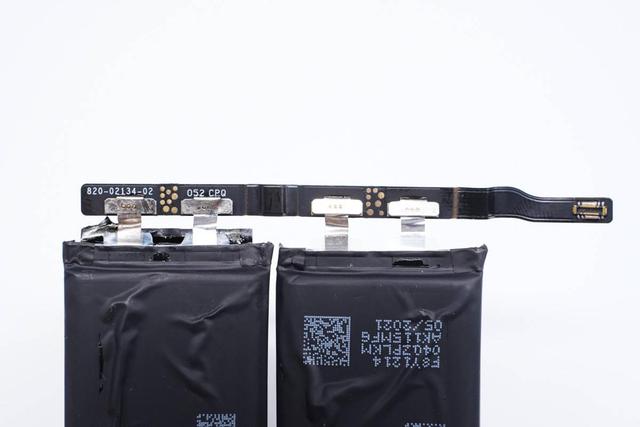

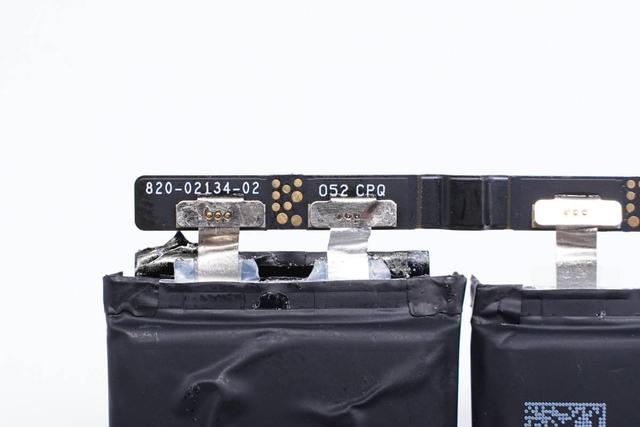

電池連接端子特寫，正負極加寬，邊緣為通信觸點。
電芯通過連接到保護板。
點焊后彎折固定處特寫。

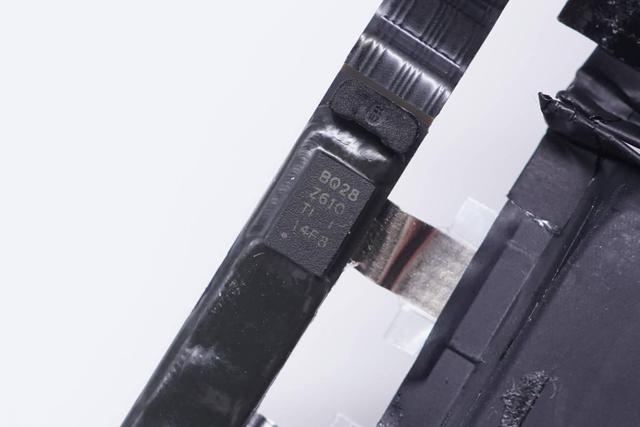

TI BQ28Z610 1-2串電池電量計芯片，集成保護功能。

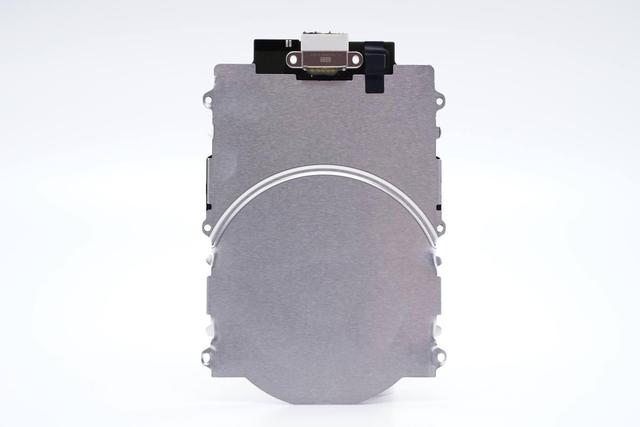

取出電池可以看到下方還有金屬散熱板和銅箔。
電路板上面有兩個屏蔽罩，中間是定位磁體。
電路板和無線充電線圈背面覆蓋鋁板導熱。
屏蔽罩可拆卸式設計，拆下比較容易，方便進一步觀察電路。

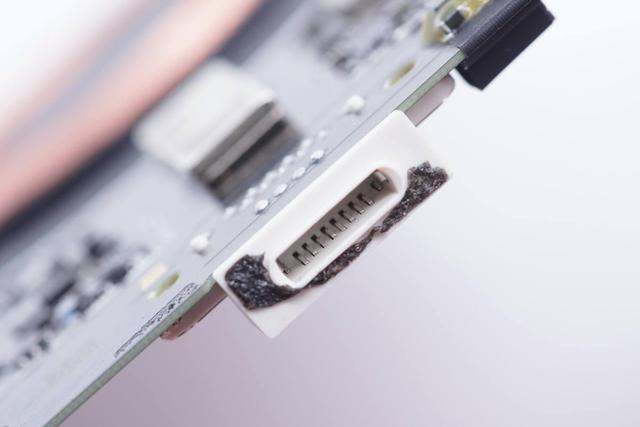

Lightning輸入母座內部為銀色，鍍釕銠，不易氧化，經久耐用。
旁邊是電感線圈，膠帶覆蓋。

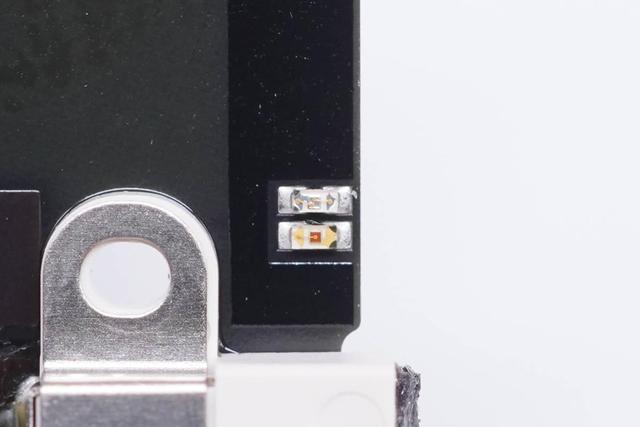

母座另一邊是兩顆LED指示燈。

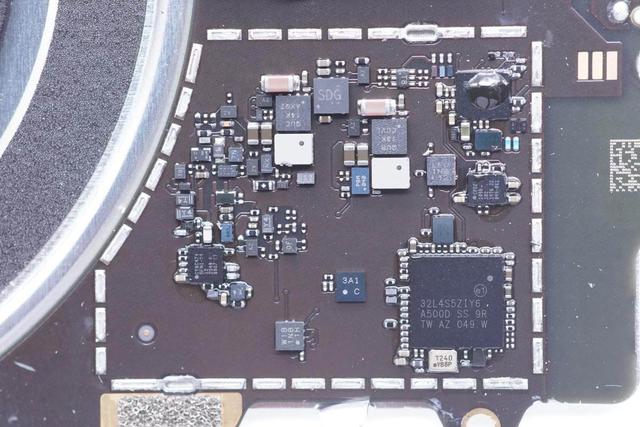

先看左側的無線充主控電路。
TI TPS62162 最高輸入電壓17V的同步降壓轉換器，固定3.3V1A輸出。
TI TPS70933 超低靜態電流，3.3V150mA輸出，線性穩壓芯片。

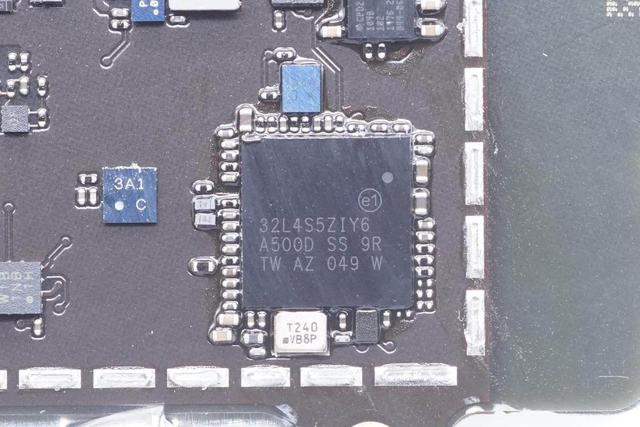

ST STM32L4S5ZI主控單片機，內置120MHz高性能ARM M4內核，內置2MB Flash存儲器。

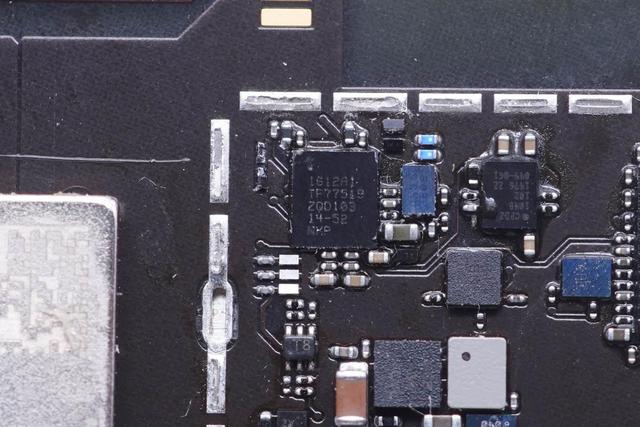

NXP 1612A1 USB控制芯片，這顆芯片在iPhone8上開始使用，用于USB PD快充支持。

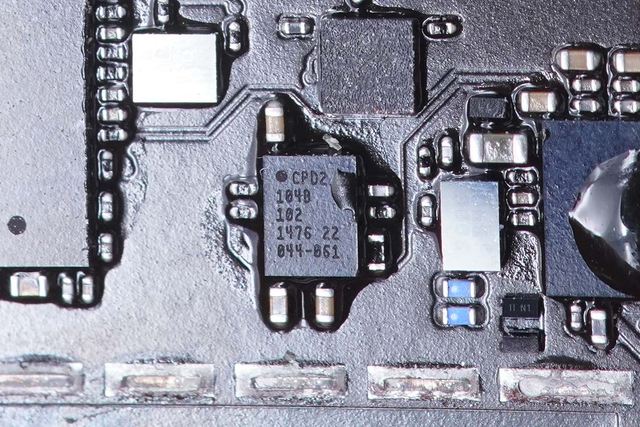

英飛凌（賽普拉斯）CYPD2104，負責配合無線充電器需求，調節適配器輸出電壓。

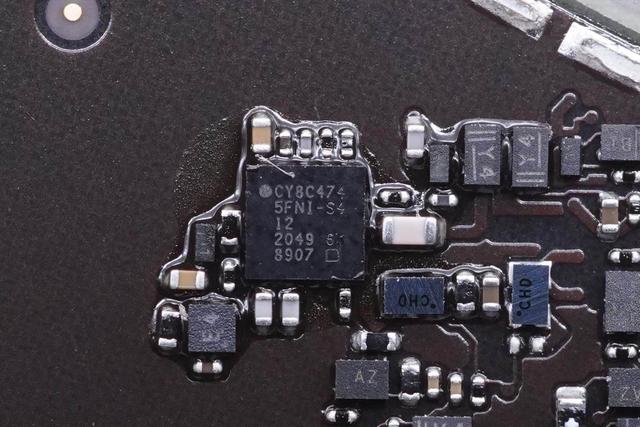

英飛凌（賽普拉斯）CY8C4745，PSoC，協處理器。

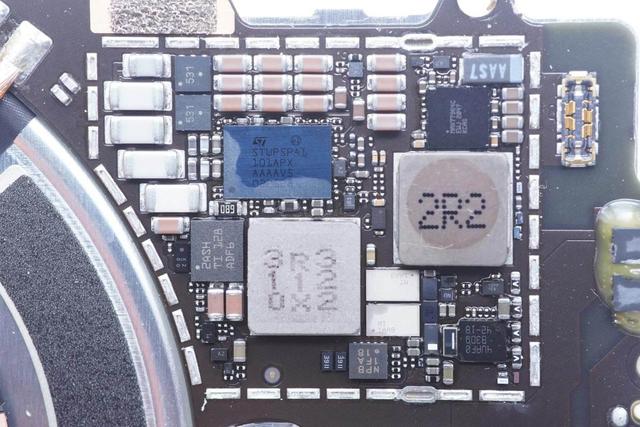

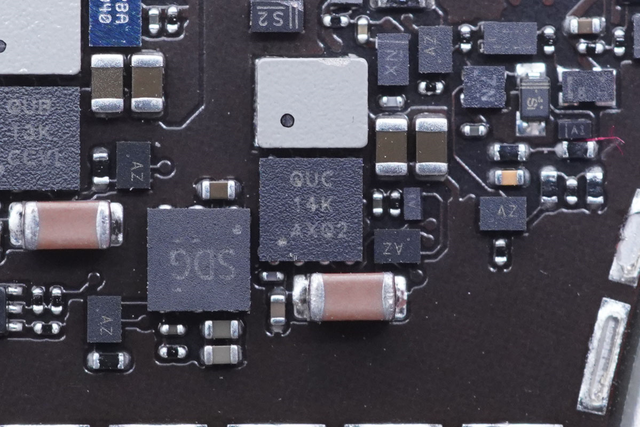

右側是升降壓充電管理以及無線充電升壓與線圈驅動電路。

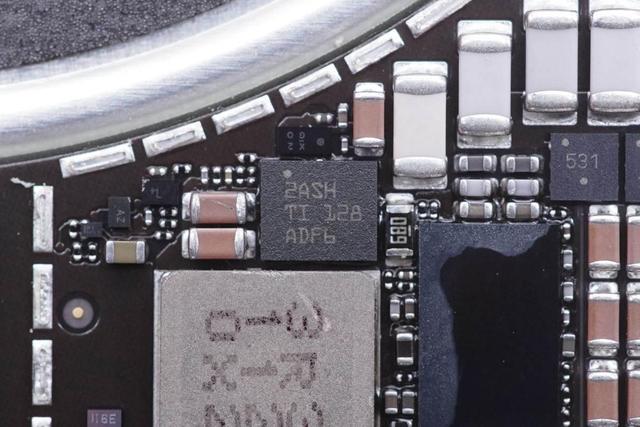

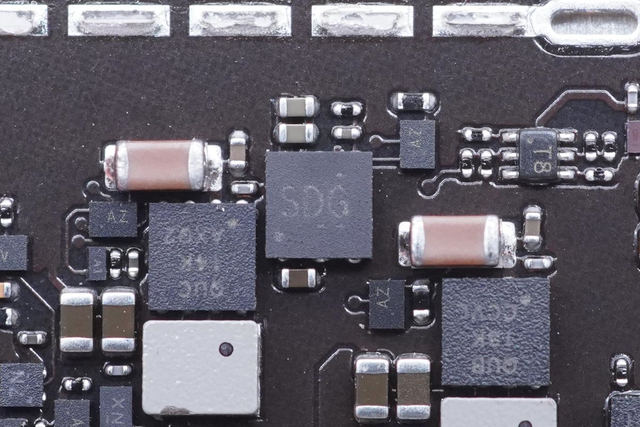

TI德州儀器的同步升壓轉換器，用于升壓為無線充電功率級供電。
用于提高轉換效率的肖特基二極管。
3R3升壓電感。

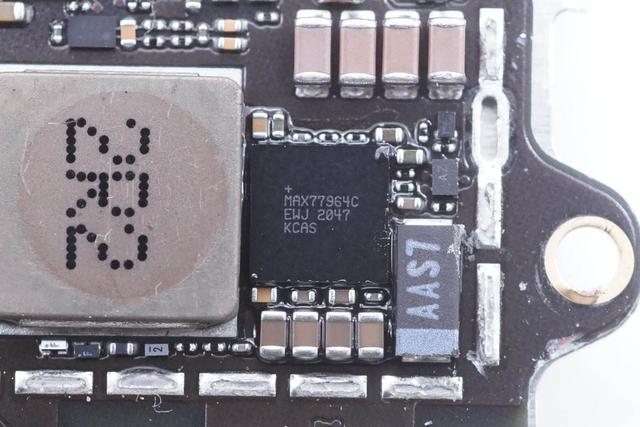

美信 MAX77964是一顆高性能寬輸入電壓的升降壓充電芯片，支持23V輸入，3.2A輸出電流，為2串鋰電池充電。支持反向降壓輸出，可為外接設備供電。芯片內部集成低損耗功率開關，可提供小尺寸，高效率，低發熱的電池快充。反向降壓輸出支持負載真關斷，支持可調節的輸出電流限制，支持I2C和電阻配置參數。

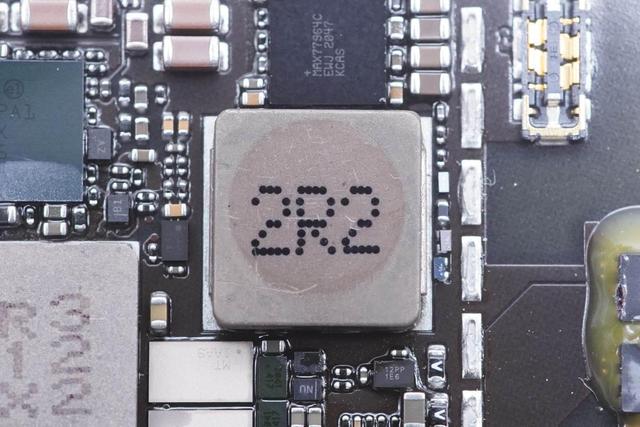

用于電池充放電的2R2電感。

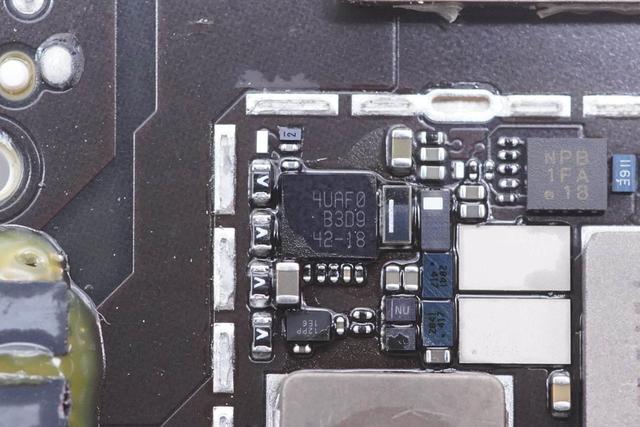

絲印4UAF0B3D9。

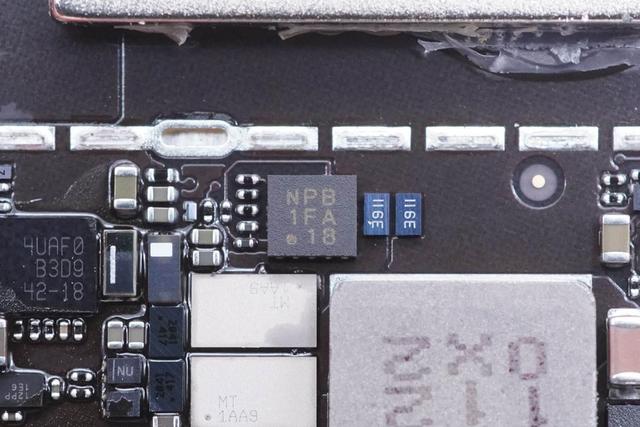

絲印NPB1FA。

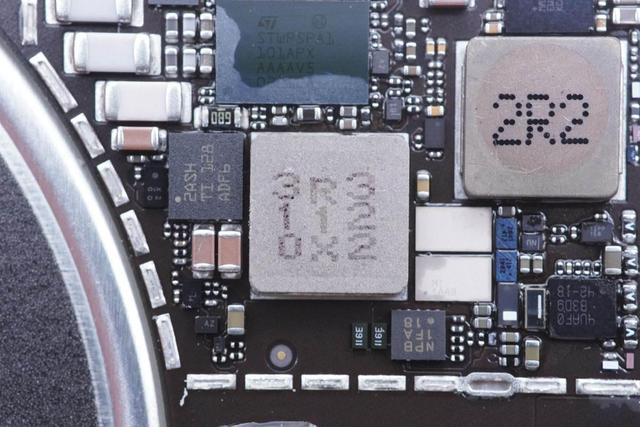

ST意法STWPSPA1，定制無線充電控制器，CSP封裝，內置功率MOS管驅動器，外圍元件精簡。

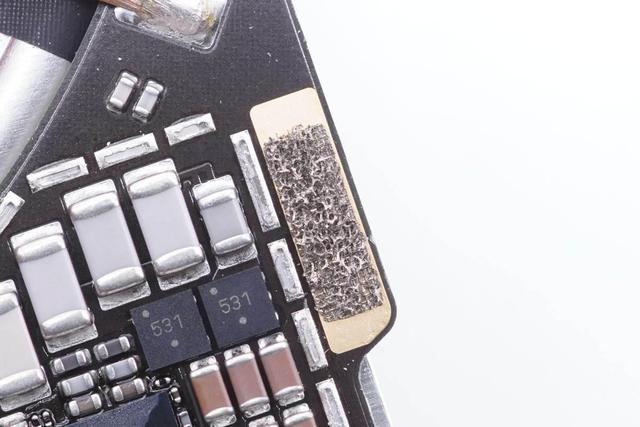

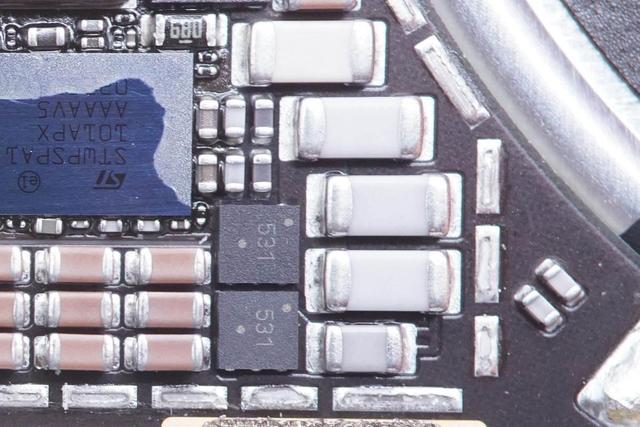

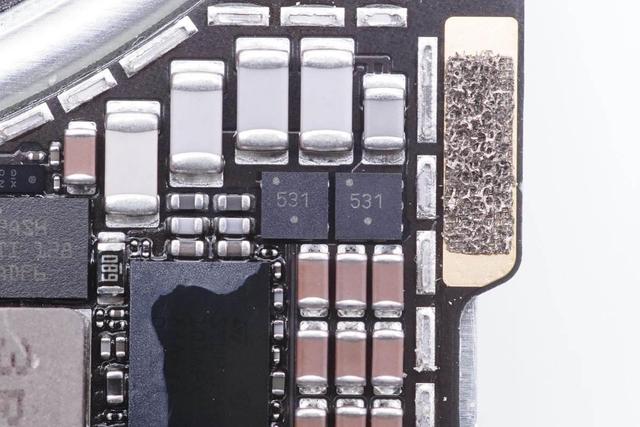

兩顆絲印531的MOS管，配合無線充電主控芯片內置的兩個開關管組成全橋。

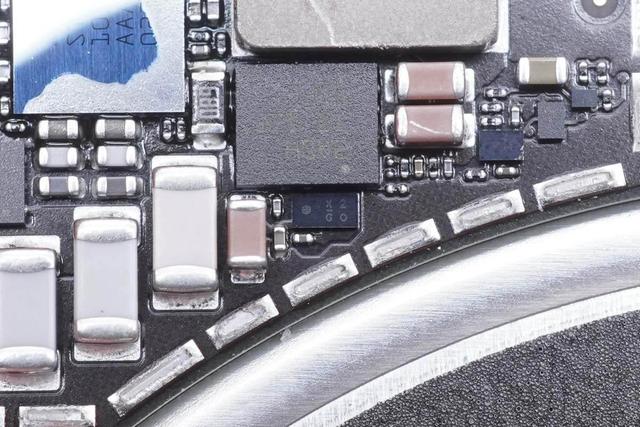

四顆白色NPO諧振電容特寫。
電路板邊緣有導電海綿接地。

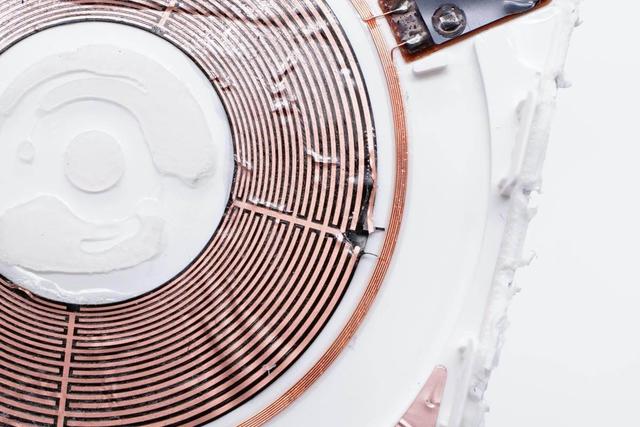

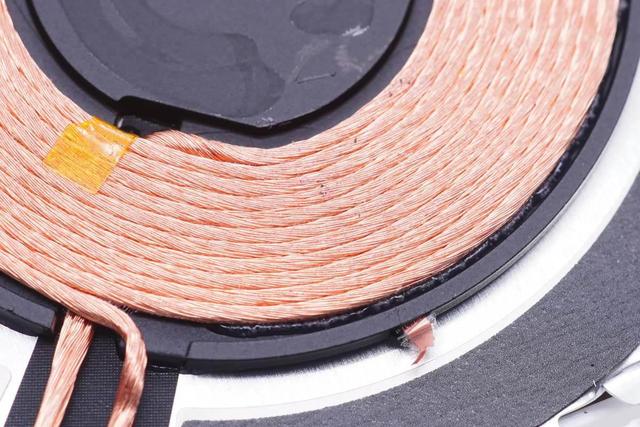

無線充電線圈固定在隔磁片上，采用線繞制，降低損耗。

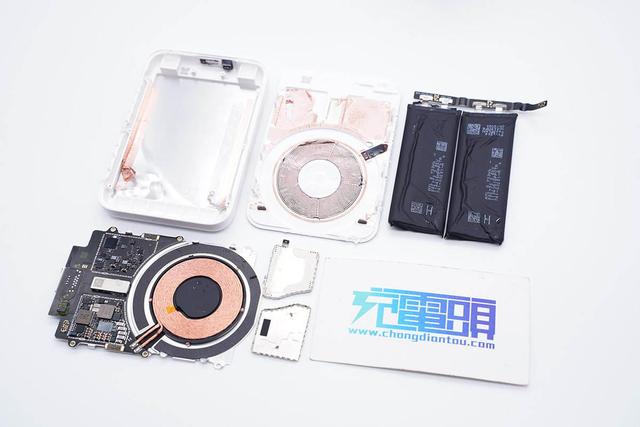

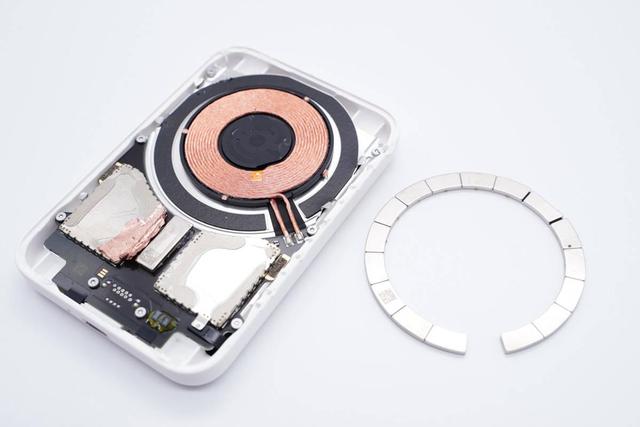

全部拆解完畢，來張全家福。
充電頭網拆解總結
蘋果MagSafe 行動電源A2384雖是全新類型的充電配件，但和家族里的充電器、MagSafe無線充電器相比，依舊延續簡約的設計風格，機身正面只有一個蘋果logo。產品注重便攜便用，上手手感非常好，充電時還能同時觀察手機和充電寶電量，可以給iPhone12系列手機提供15W磁吸無線充，是專門為iPhone 12系列量身定做的充電寶。
充電頭網拆解后了解到，蘋果這款MagSafe 行動電源相當于對傳統的電池保護殼基礎上進行全新設計，由MagSafe無線充電模塊取代傳統的無線充電接收電路，可實現雙向無線充電。內置的美信MAX77964集成升降壓用于內部2串電池的充電和反向降壓輸出。
在由內部電池供電時，反向輸出5V為MagSafe模塊供電，為手機提供5W無線充電。在外部電源供電時，輸入由美信MAX77964升降壓充電芯片對電池充電?；蛘呷抗β史峙浣oMagSafe模塊為手機進行充電。同時這款磁吸無線充行動電源也是由MagSafe模塊接收手機反向無線充電，送到MAX77964升壓對電池充電。
MagSafe 行動電源三維96*64*11mm，貼在最小的iPhone 12 mini也不會頂?shù)綌z像頭，其余三款尺寸更大的iPhone 12自然更不用說。這里只是想強調，這款新款MagSafe 行動電源或?qū)⒊蔀榈谌酱盼惓潆妼氃O(shè)計的一個參照“標準”，就如同當初的MagSafe無線充電器一樣。
該樣式的第三方磁吸充電寶或?qū)⒓娂娚鲜?，對于iPhone 12用戶，你是愿意選擇749元的MagSafe 行動電源還是第三方產品呢？
