蘋果iPhone 12系列手機不僅將20W PD快市場帶到了一個全新的高度，更讓廣大用戶重新認識了磁吸無線充電技術。MagSafe的即放即充以及自動對位功能，獲得了諸多用戶的好評，隨之而來的MagSafe磁吸無線充產業鏈也日益壯大，蘋果MagSafe無線充電器、MagSafe雙項無線充電器，以及MagSafe無線充電寶相繼上市，蘋果甚至還為此推出了全新的MFM認證。
作為一種全新的手機無線充電技術，MagSafe配件自然是受到了配件產業鏈的廣泛關注，其中就包括赫赫有名的華強北。早在幾個月前，充電頭網就為分享了多款出自華強北的MagSafe磁吸無線充電器的拆解。
現如今，距離手機上市已經過去近一年時間，華強北版的MagSafe磁吸無線充電寶也終于實現了批量出貨。今天這篇文章就來為大家分享華強北MagSafe磁吸充電寶的拆解。
一、華強北版MagSafe磁吸無線充電寶外觀
包裝方面，華強北版MagSafe磁吸無線充電寶和蘋果原裝行動電池的包裝基本保持一致，正面是產品外觀圖片、蘋果logo、MagSafe等都是一應俱全。

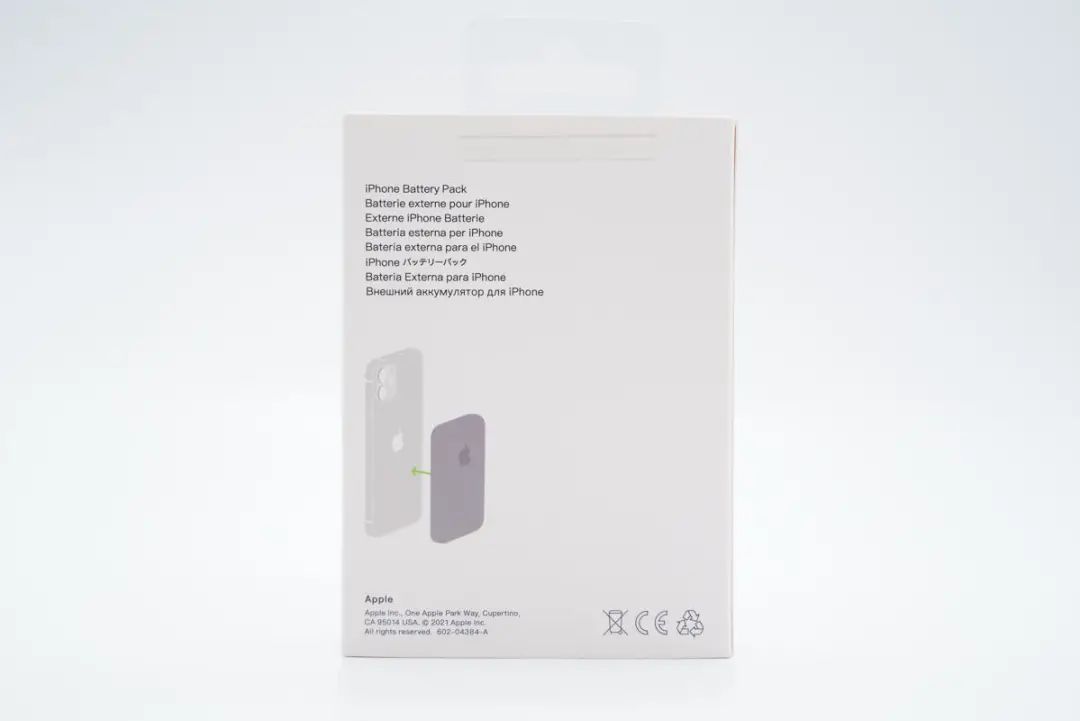

背面同樣是蘋果風格。

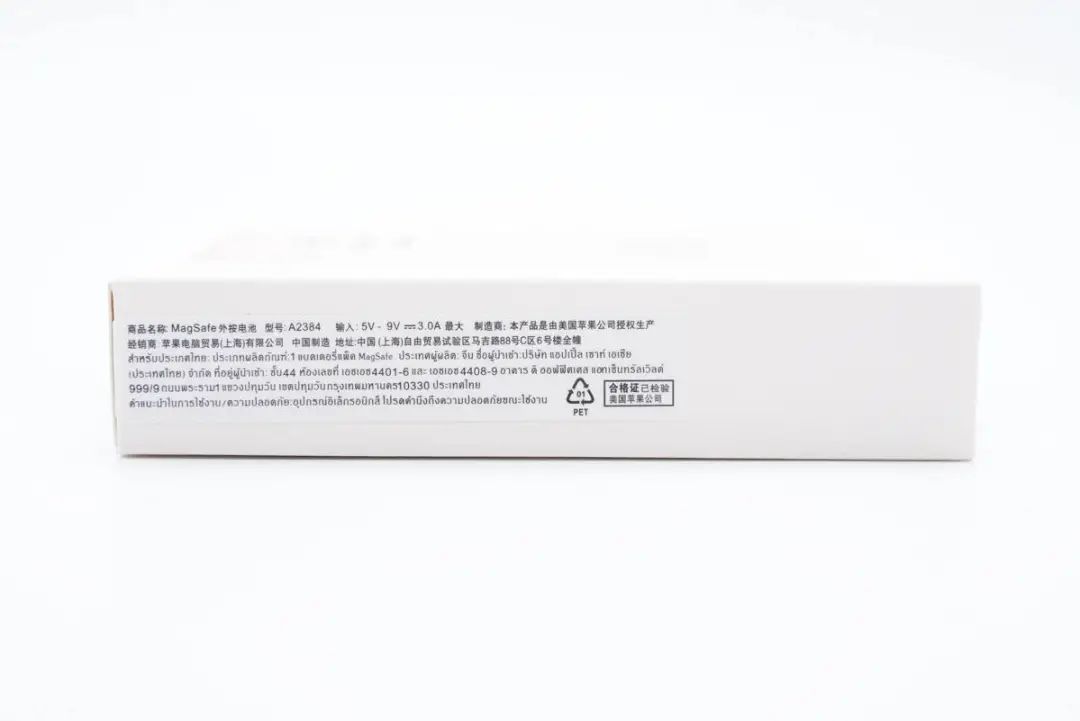

側面貼紙，名稱：MagSafe外按（接）電池，型號：A2384，輸入：5-9V3A。

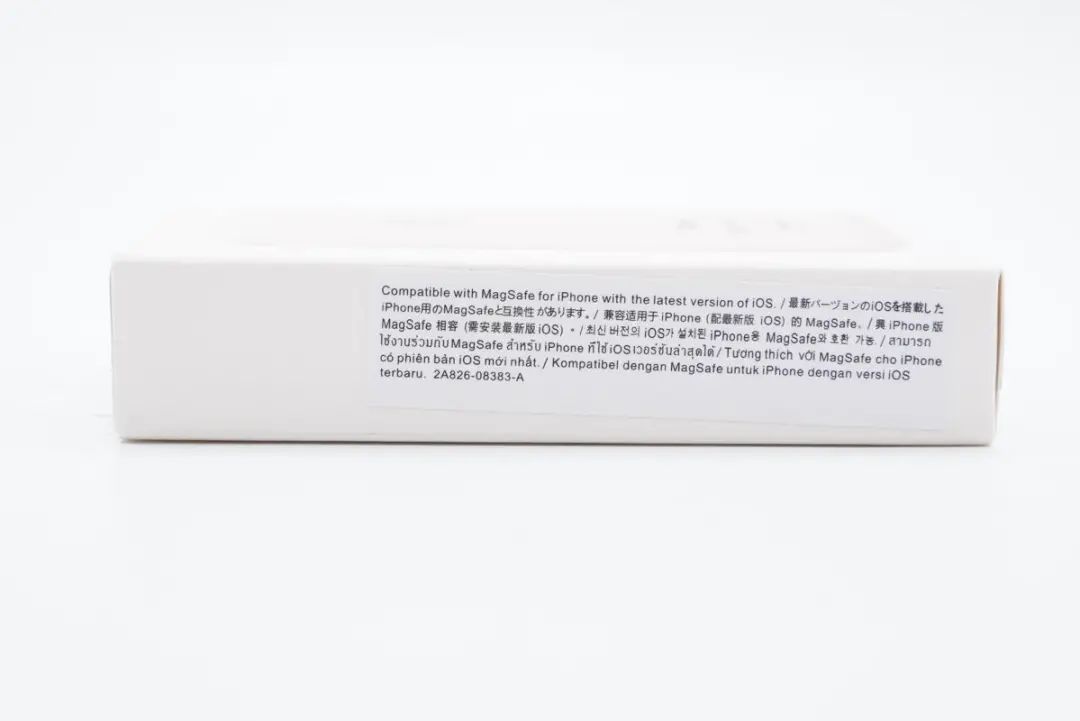

另外一側的貼紙。通過對比，兩側的貼紙標簽與蘋果原裝區別較為明顯。

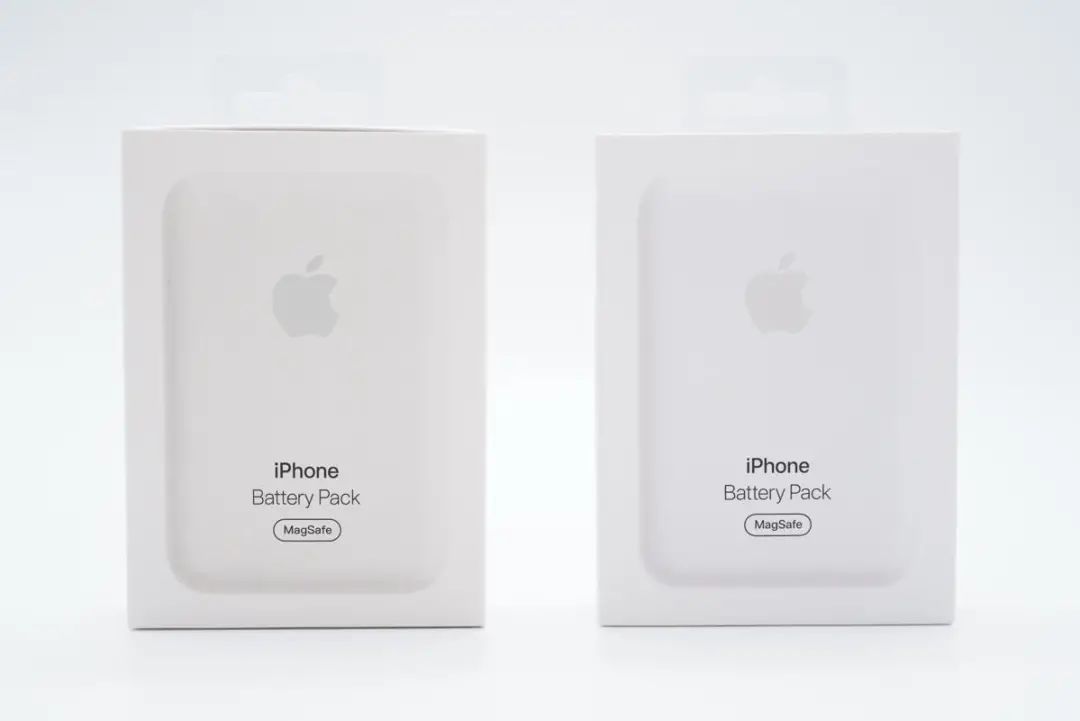

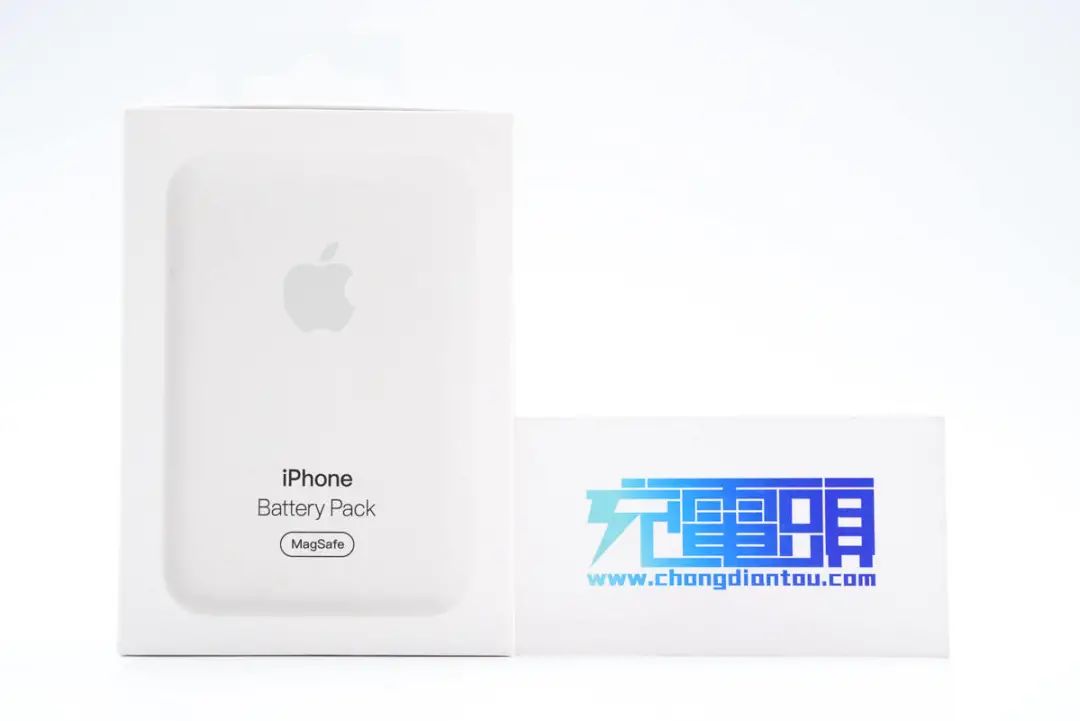

對比一下華強北版（左）和蘋果原裝（右）的包裝盒，蘋果原裝包裝盒更白一些，華強北這款色彩略顯灰暗。

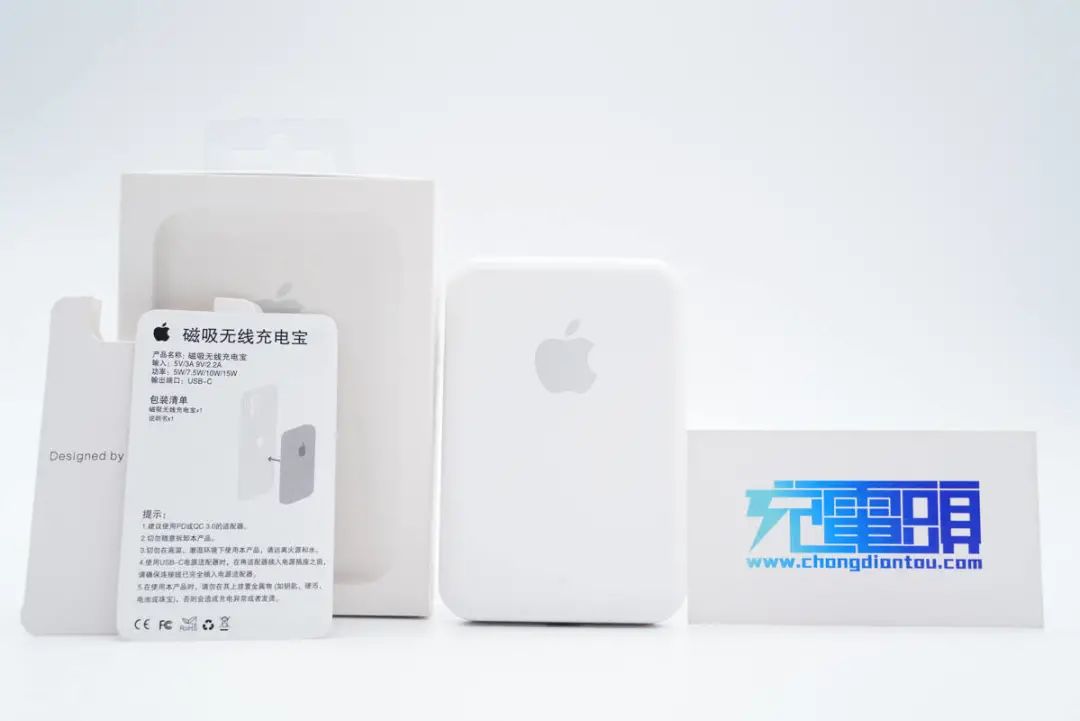

打開包裝盒，里面包含了MagSafe磁吸充電寶以及一份使用說明書。

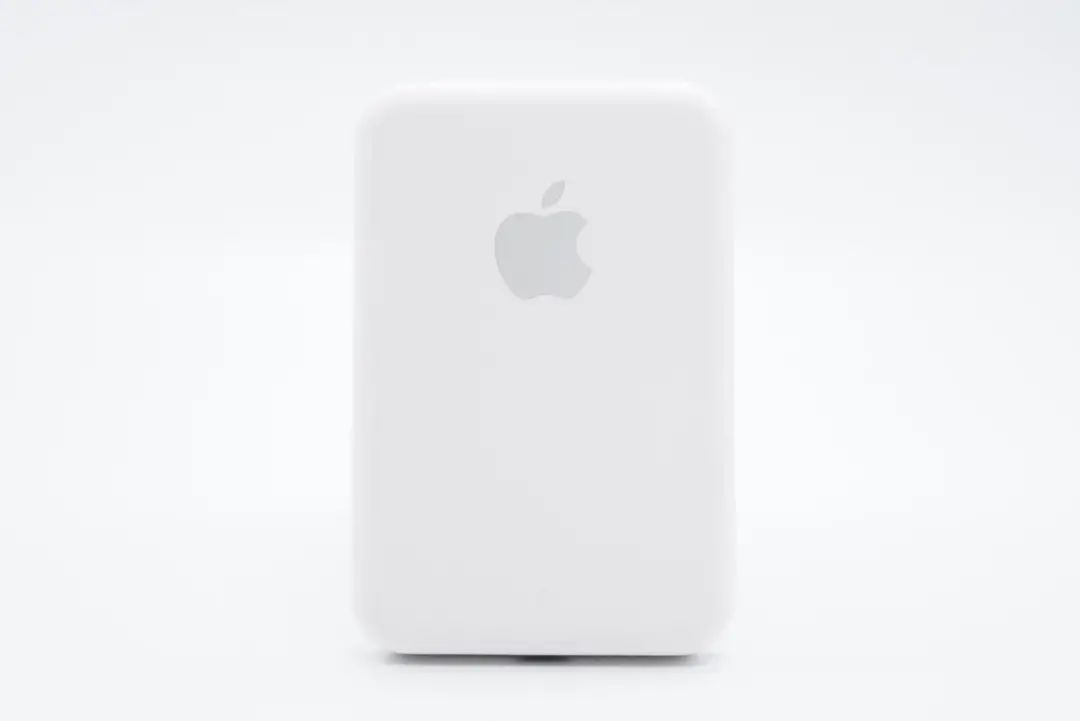

華強北版MagSafe磁吸無線充電寶按照蘋果原裝外形1:1設計開模，所以整體外觀方面非常相似，并在居中赫然印著蘋果的logo，乍一看幾乎分辨不出真假。

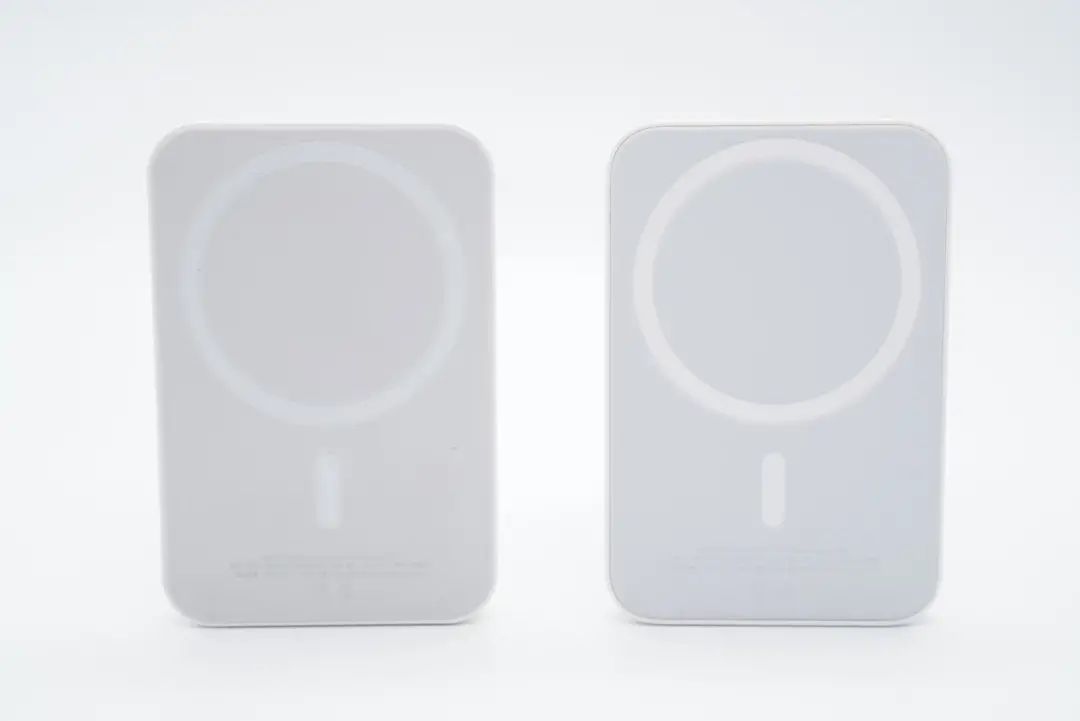

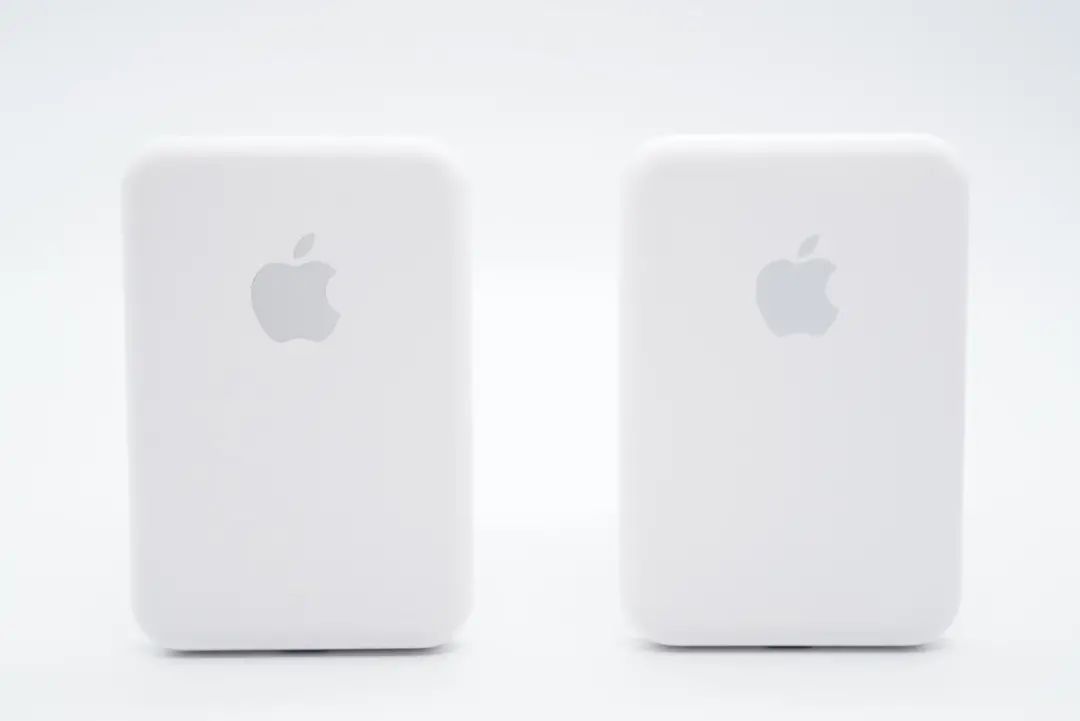

對比蘋果原裝MagSafe磁吸無充電寶（右側），華強北這款顏色略暗。

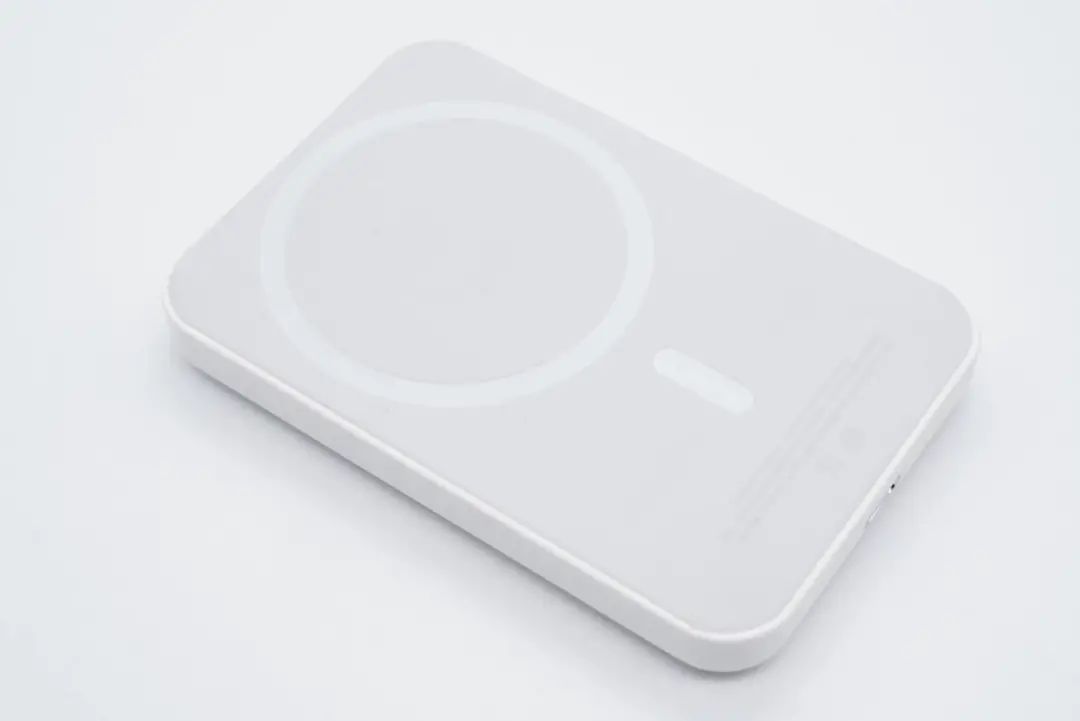

磁吸這一面為灰色面板，無線充電區域和磁吸區域均有相應的處理，不過色彩整體偏灰暗。
磁吸面對比蘋果原裝（右側）。

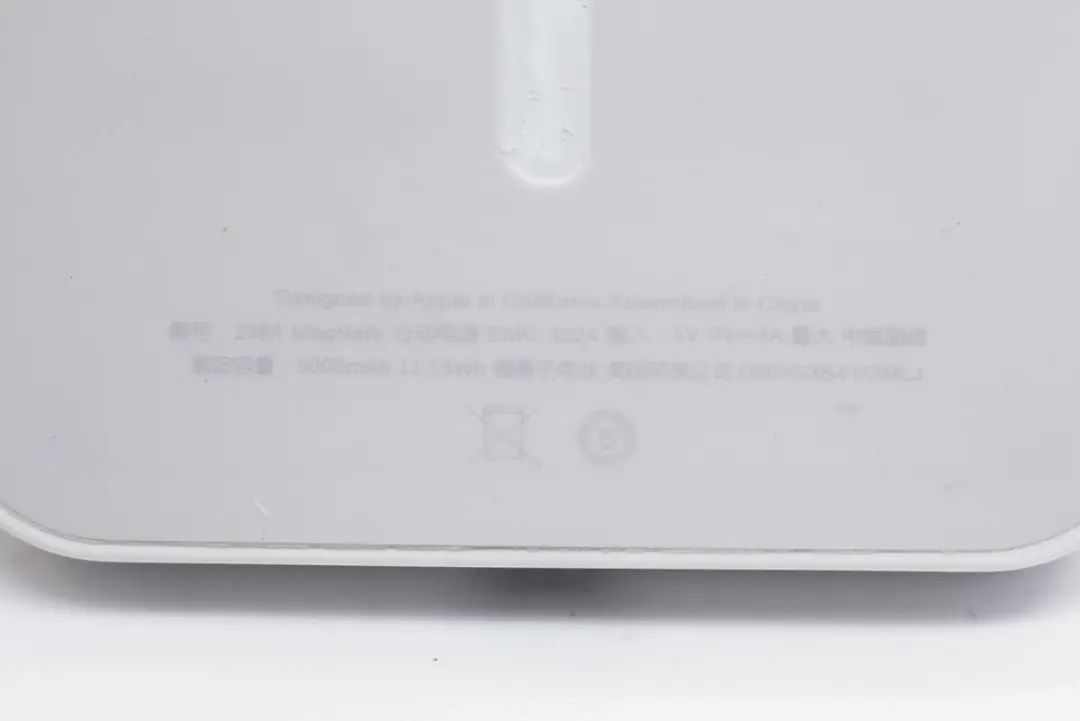

磁吸表面的手感也不及原裝，很像是涂了一層劣質的橡膠油，耐刮性能不是很好，指甲輕輕一刮，就能把涂層刮掉。感覺用一段時間之后，橡膠油就會老化粘手。下面同樣標注的產品參數信息，不過增加了容量的描述：5000mAh。

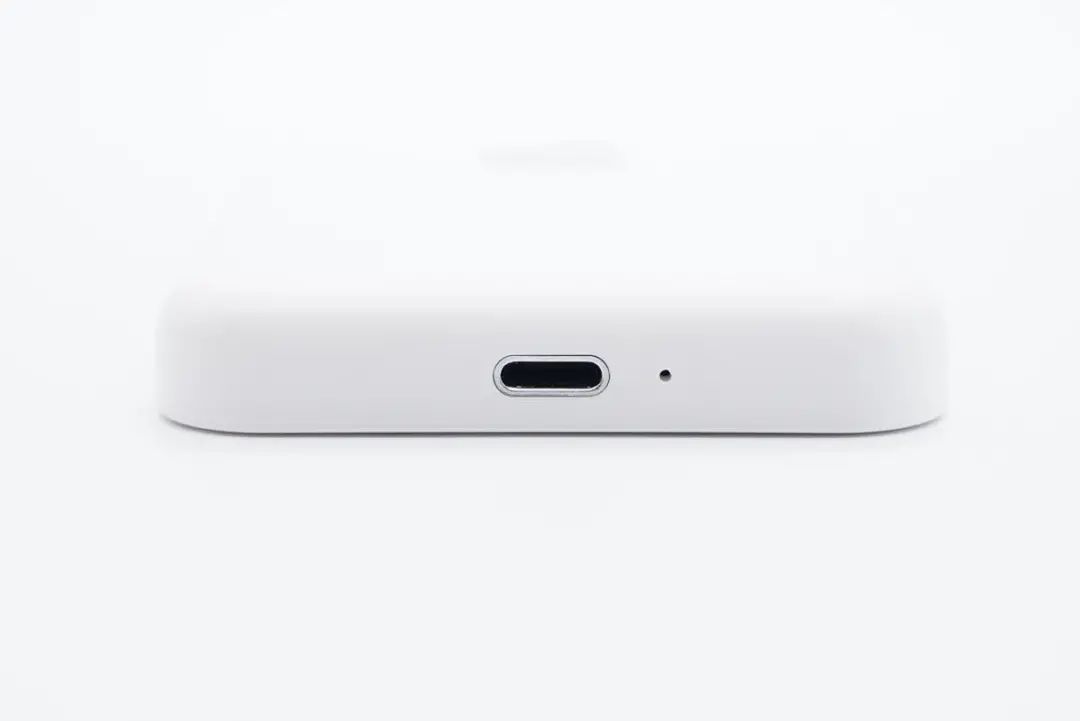

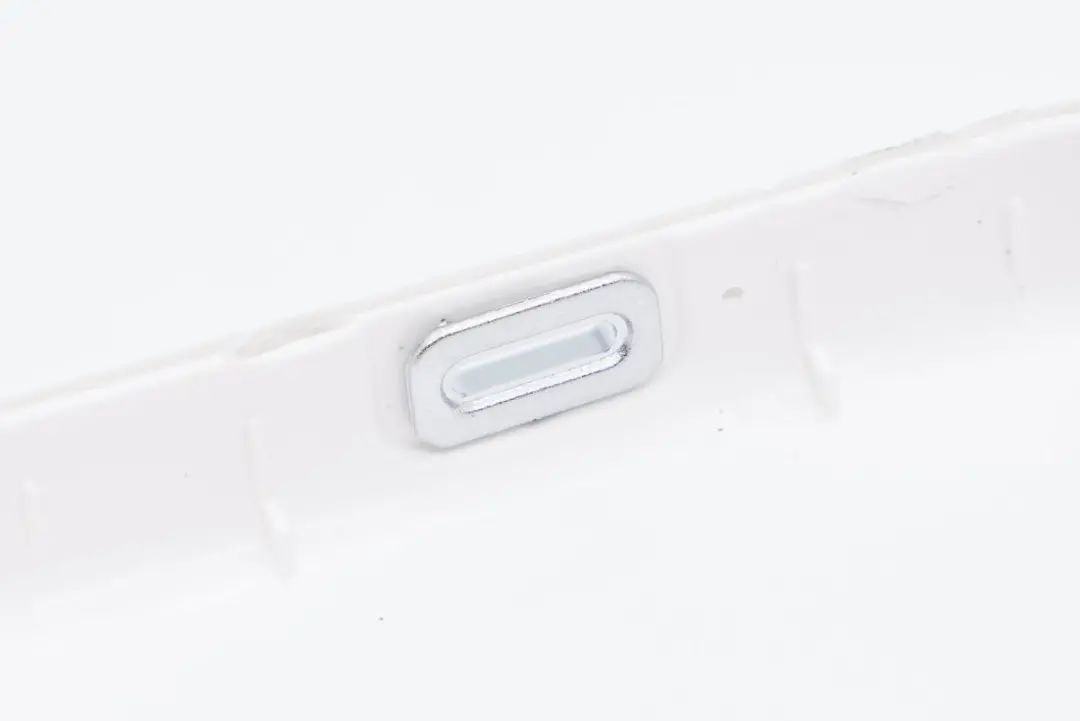

輸入端為Lightning接口，同時也采用了金屬環裝飾，旁邊是一顆指示燈。

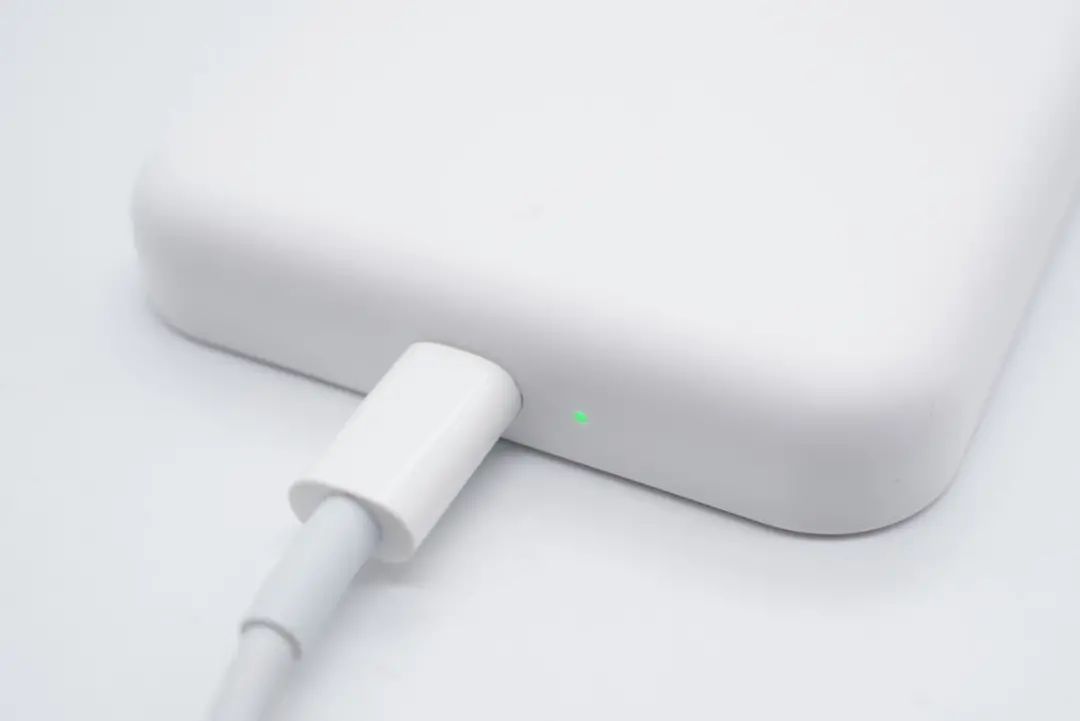

指示燈在接上電源后，會亮綠燈。

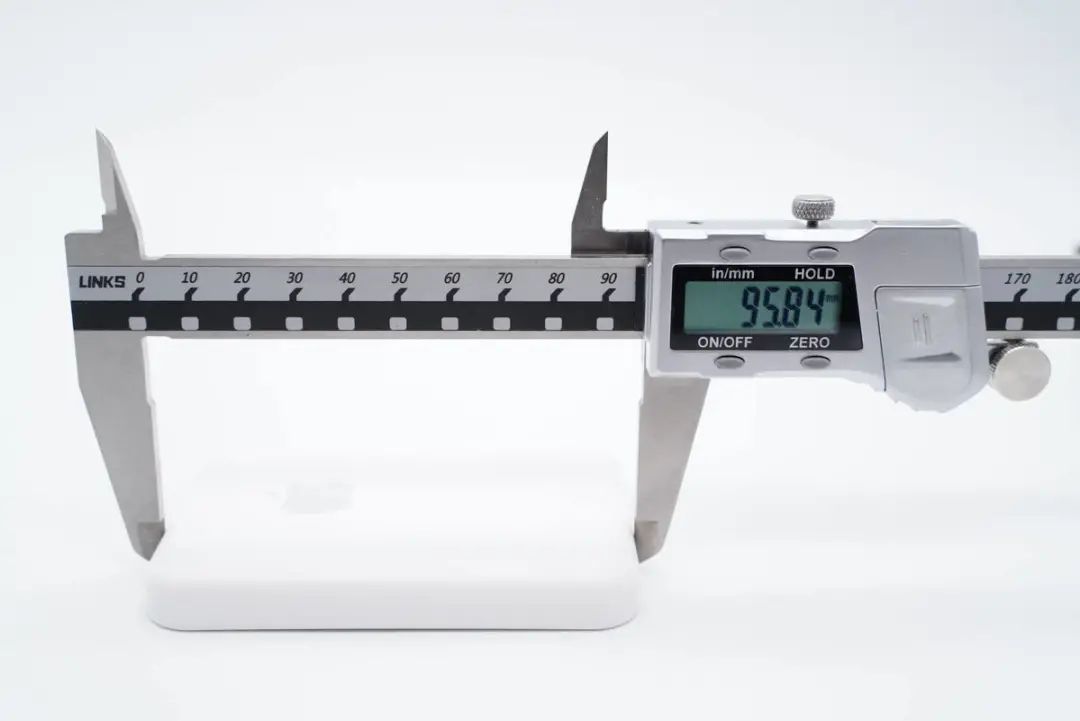

長度約為95.8mm。

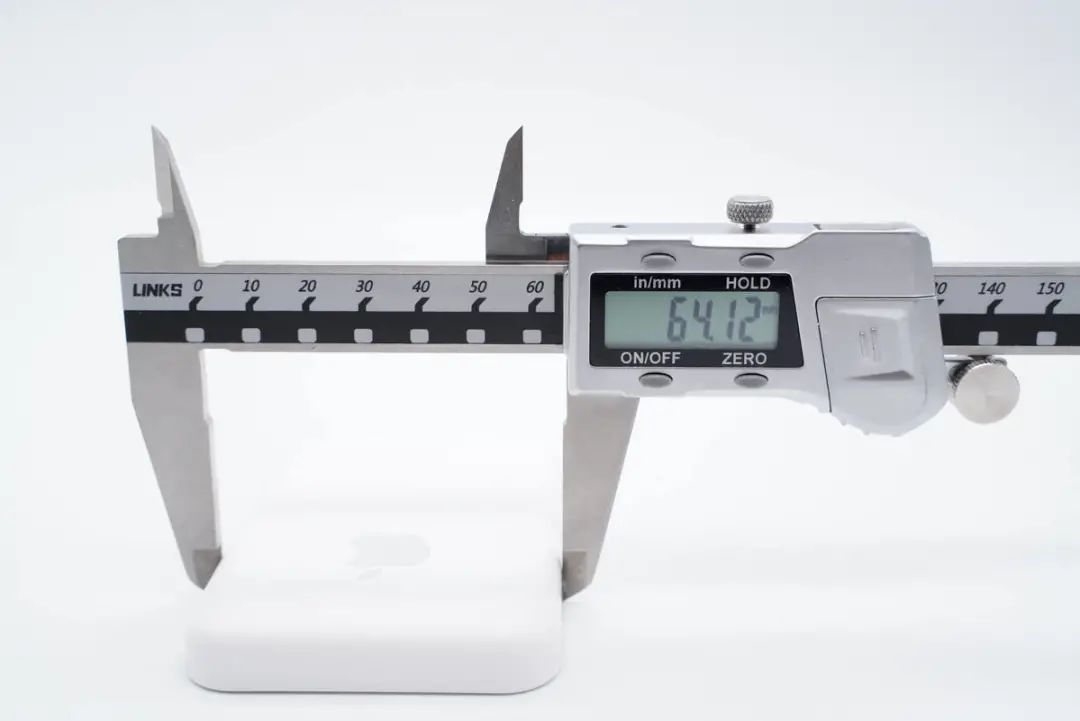

寬度約為64.1mm。

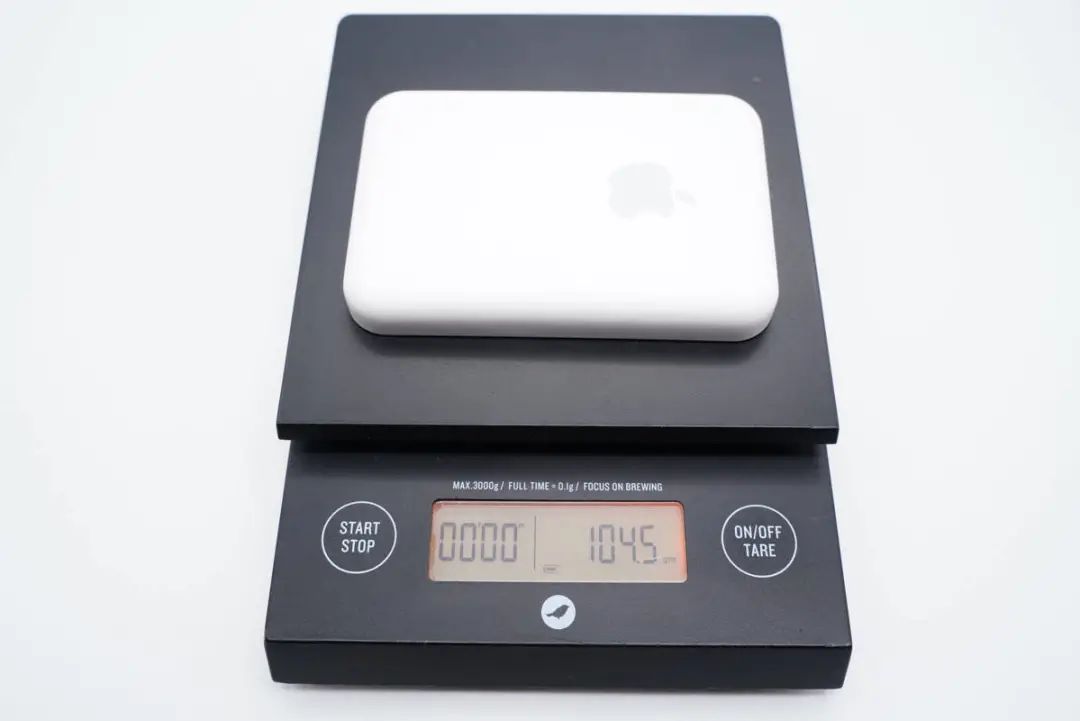

凈重在104g左右。

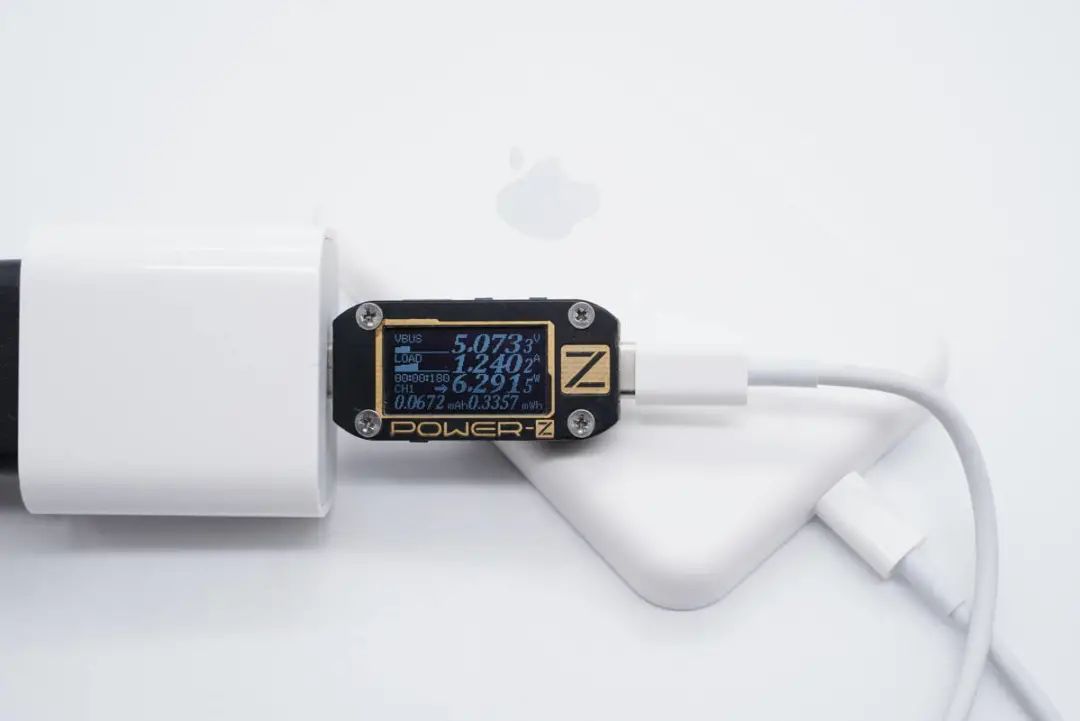

使用蘋果20W PD快充充電實測，ChargerLAB POWER-Z KM001C測得這款產品的輸入功率約為6.3W，并沒有進入9V快充模式。
搭配iPhone12ProMax使用，很難辨別真假。
二、華強北版MagSafe磁吸無線充電寶拆解
先撬下正面的蓋板，整塊蓋板的內側都貼有雙面膠。磁鐵和線圈貼在塑料殼體上，塑料殼體通過四顆螺絲釘固定。

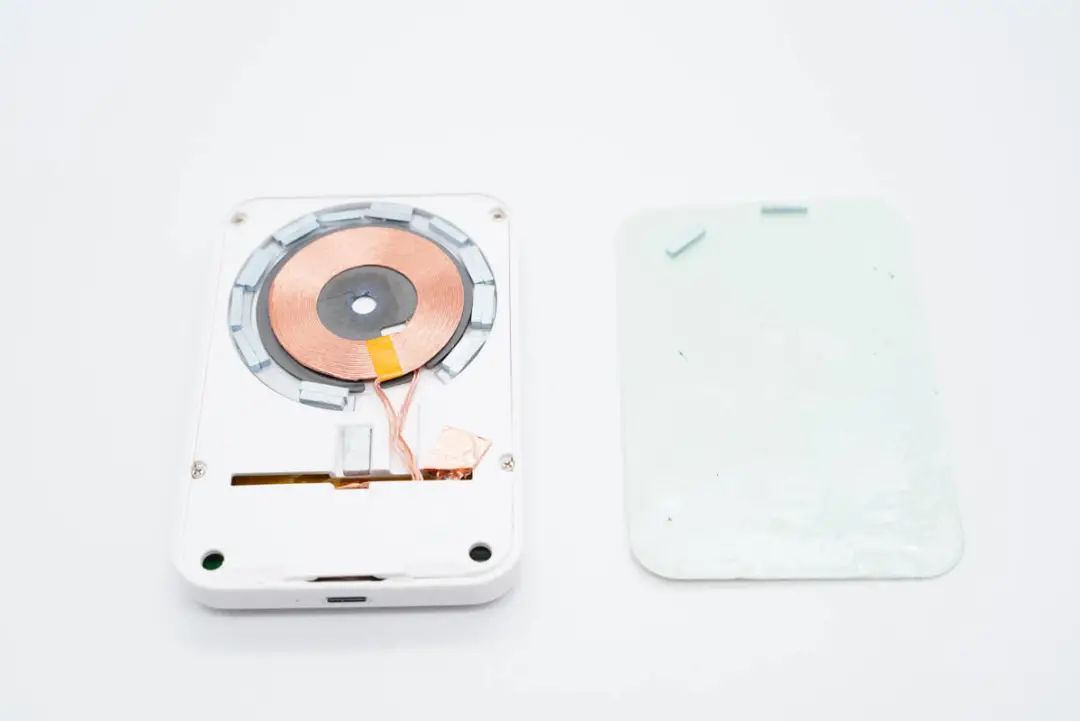

繼續將線圈部分與殼體分離。
PCB板上除了線圈之外，還多了一根線，末端連接銅箔并貼在外殼上，用作電容感應開關。當手機與外殼貼合時，用于激活移動電源無線充電輸出。
繼續拆下移動電源主控PCB板，分離外殼與電池。
接口處的金屬環特寫。

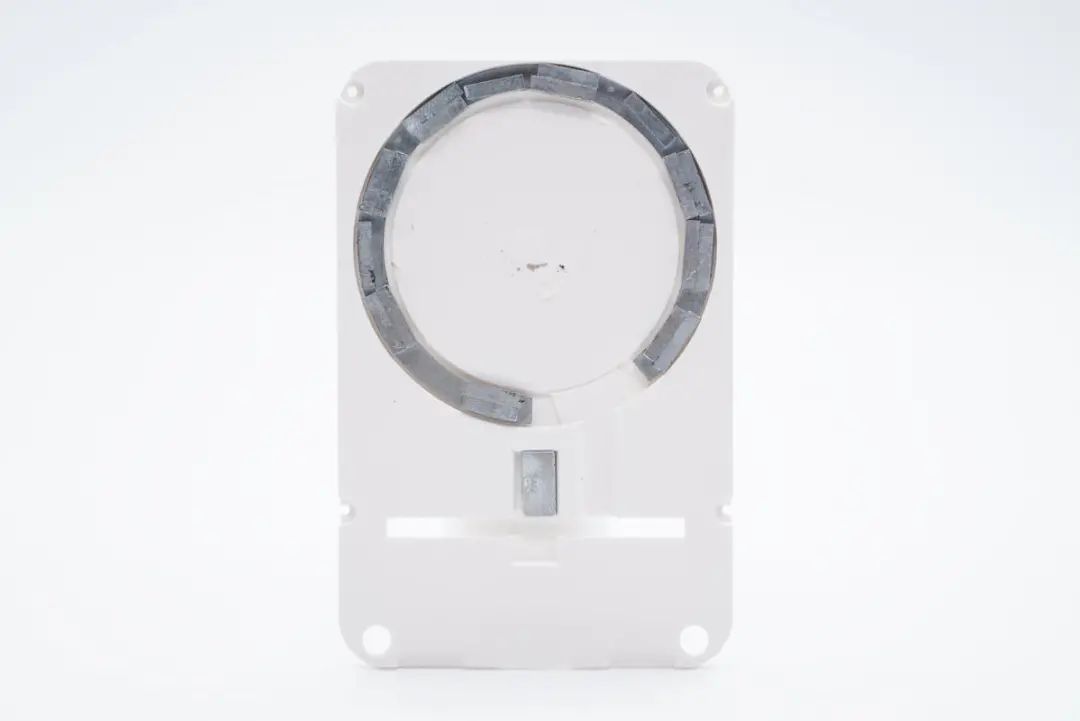

小塊磁鐵組成一個磁吸圓環，固定在塑料殼體上。

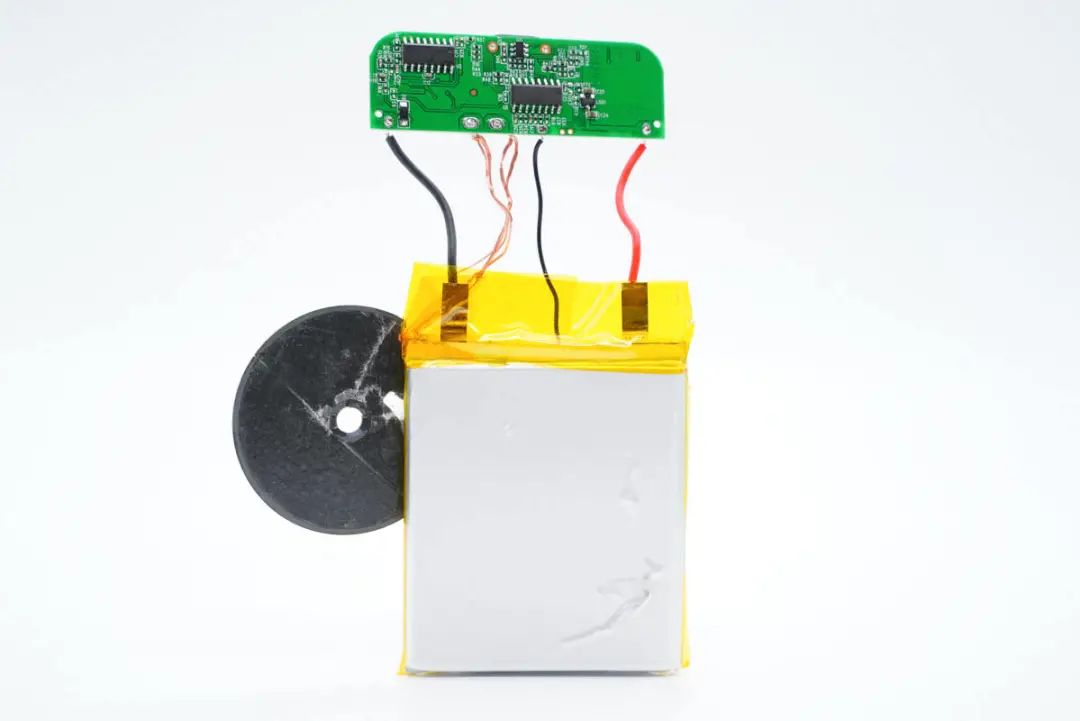

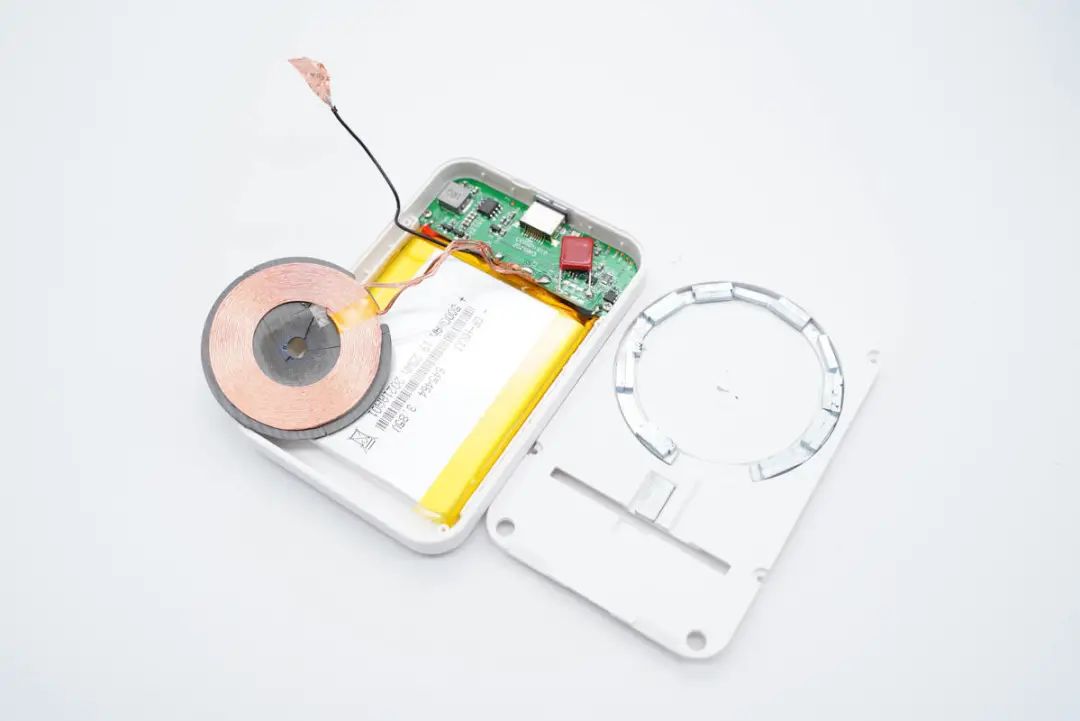

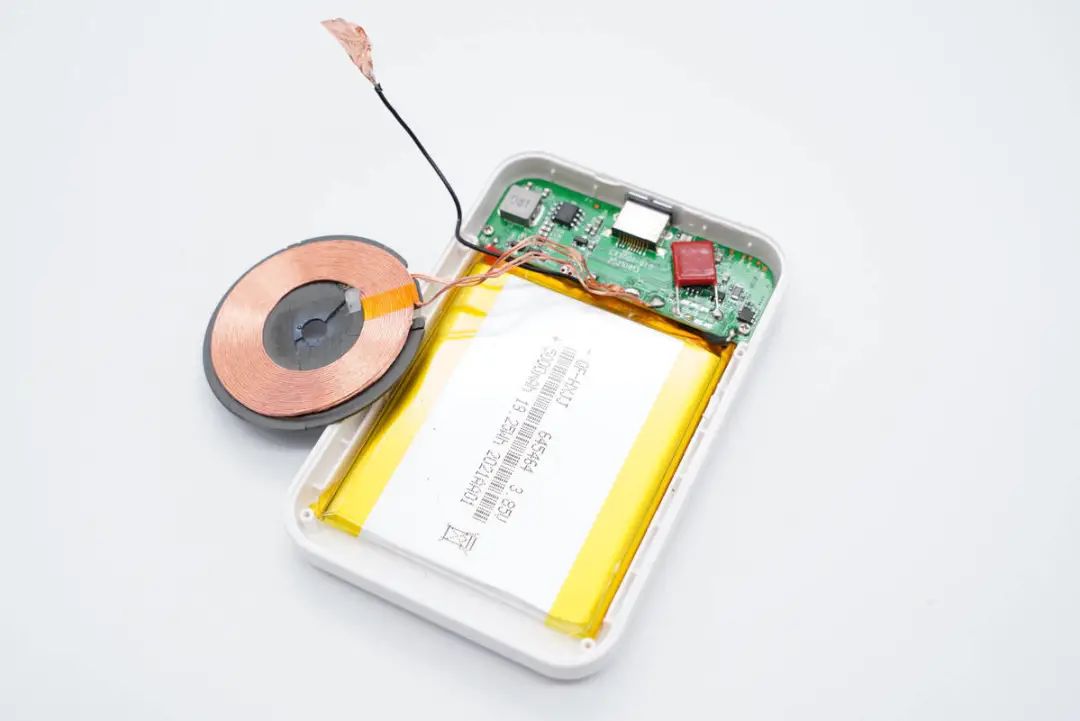

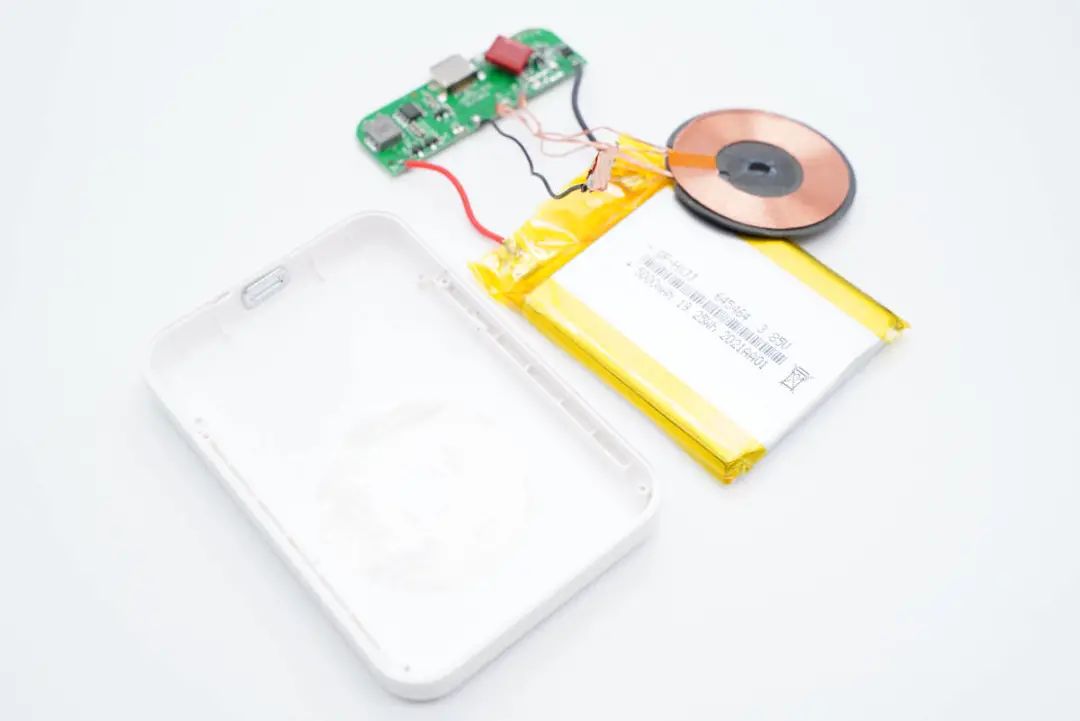

打開外殼后的這款移動電源，內部模塊看起來略顯簡陋，僅有一塊電池、一塊PCB板，以及一個線圈。
背面一覽。

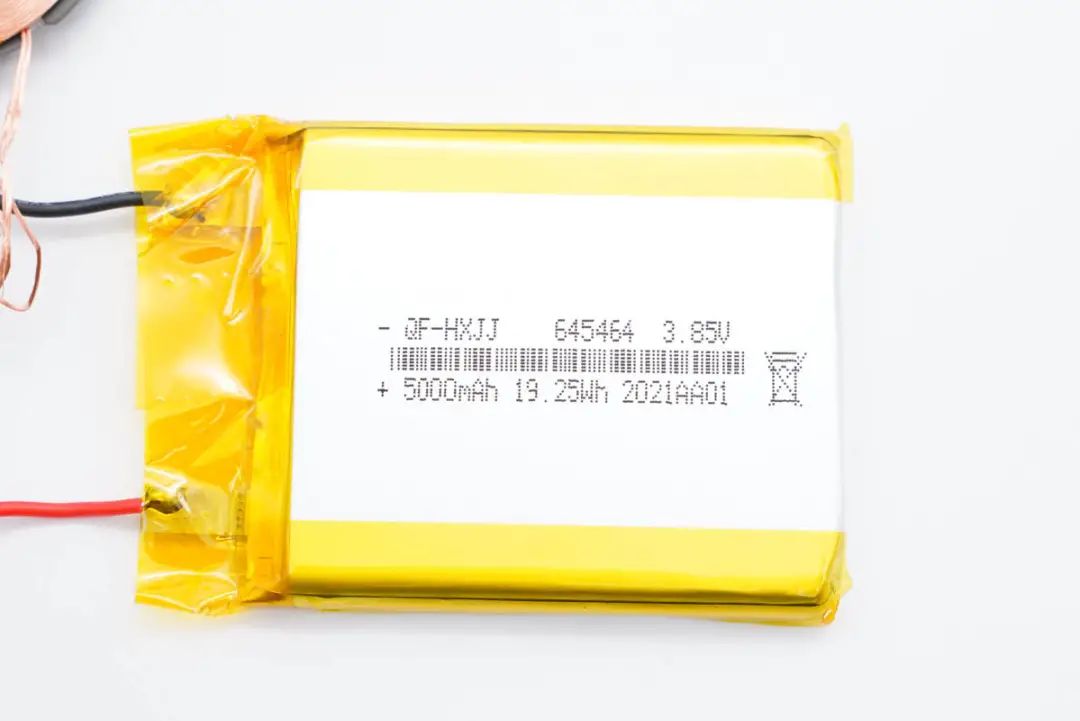

先來看一下電芯部分，采用的是一塊5000mAh鋰聚合物電芯，標稱電壓3.85V，這個看起來比蘋果原裝的要實在一點。

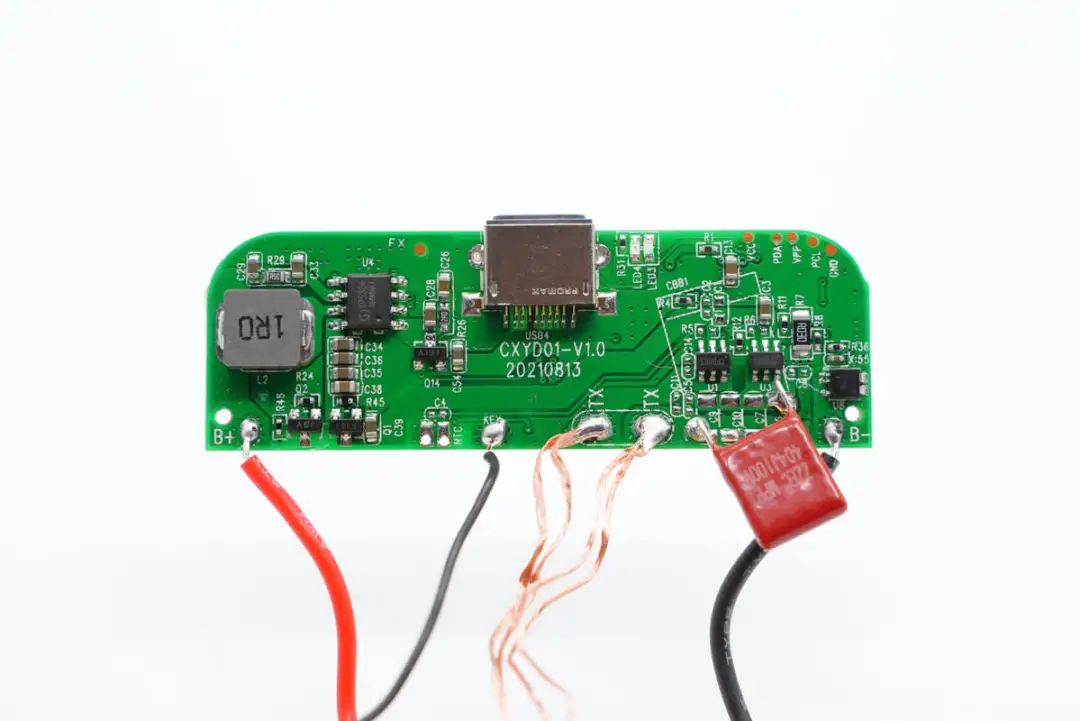

再來看一下主控PCB板。

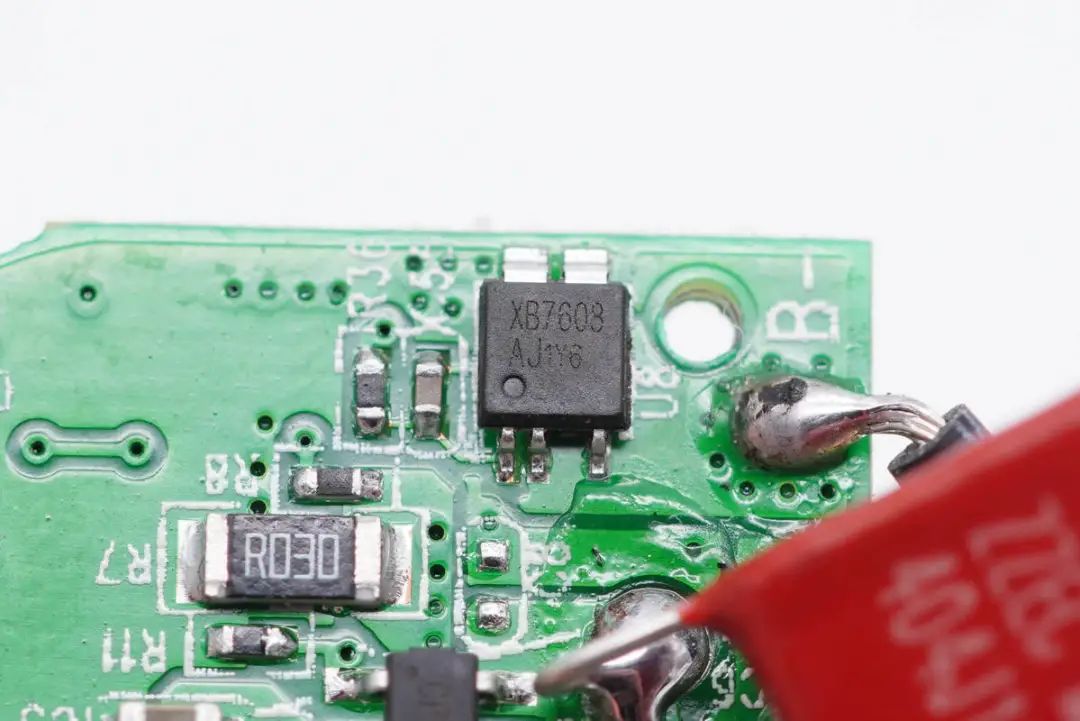

正面右邊角落這里是來自賽芯微的，多合一一體化鋰電保護芯片XB7608A。

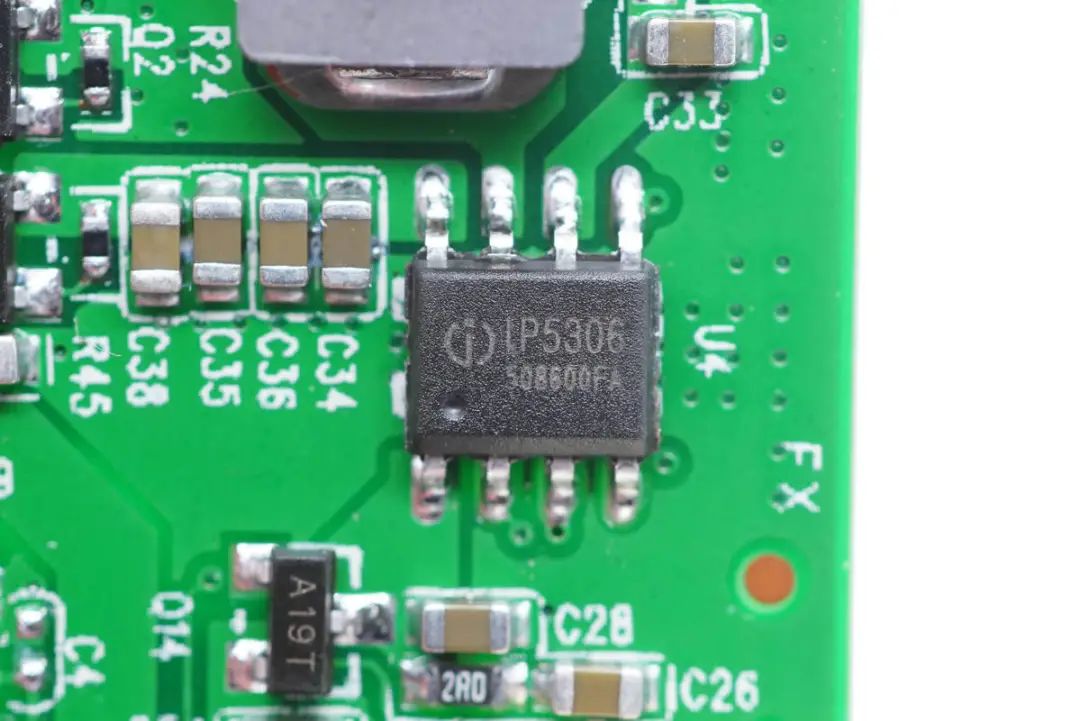

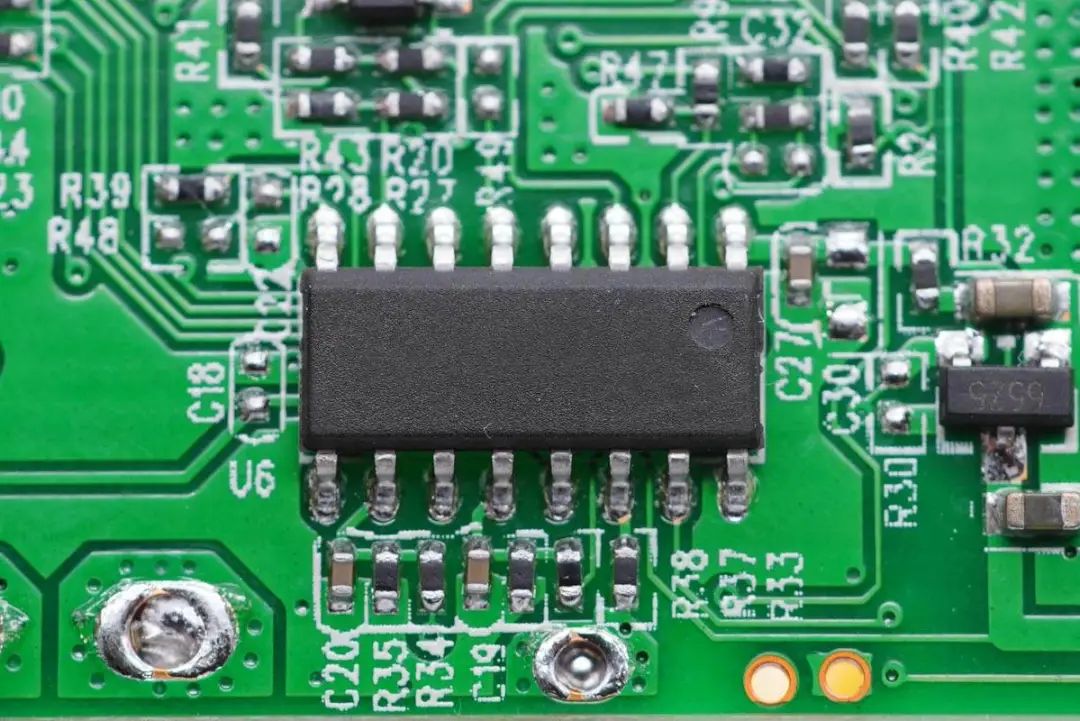

PCB板左邊這里是移動電源主控芯片，英集芯IP5306。這是一款集成升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC。只需一個電感實現降壓與升壓功能，同步升壓系統提供最大2.4A輸出電流，轉換效率高至91%，外圍器件少，可以有效減小整體方案的尺寸。

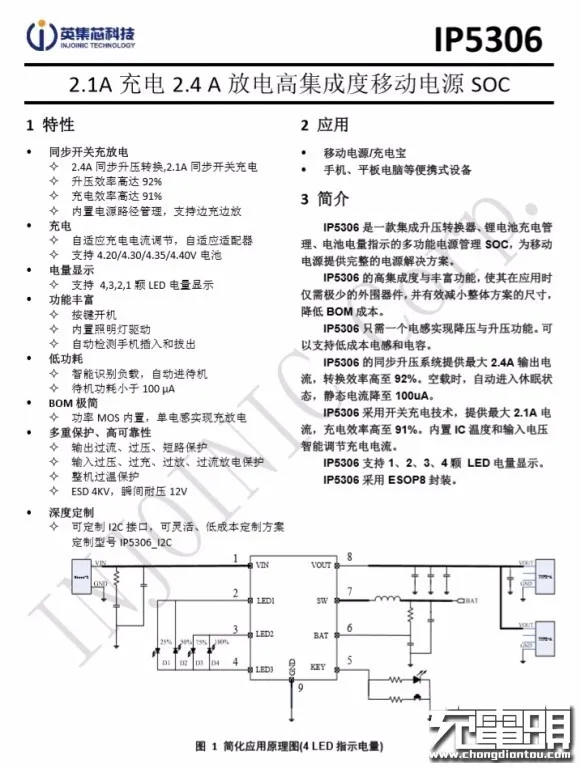

英集芯IP5306詳細資料。

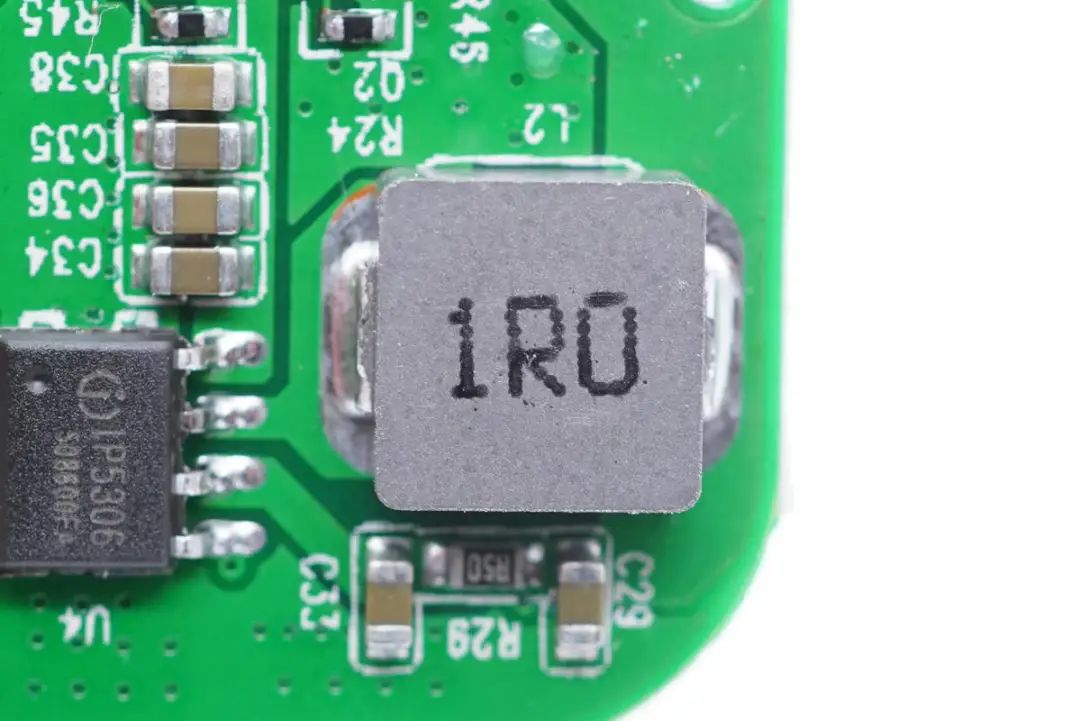

合金電感，用于搭配英集芯IP5306實現升降壓充放電。

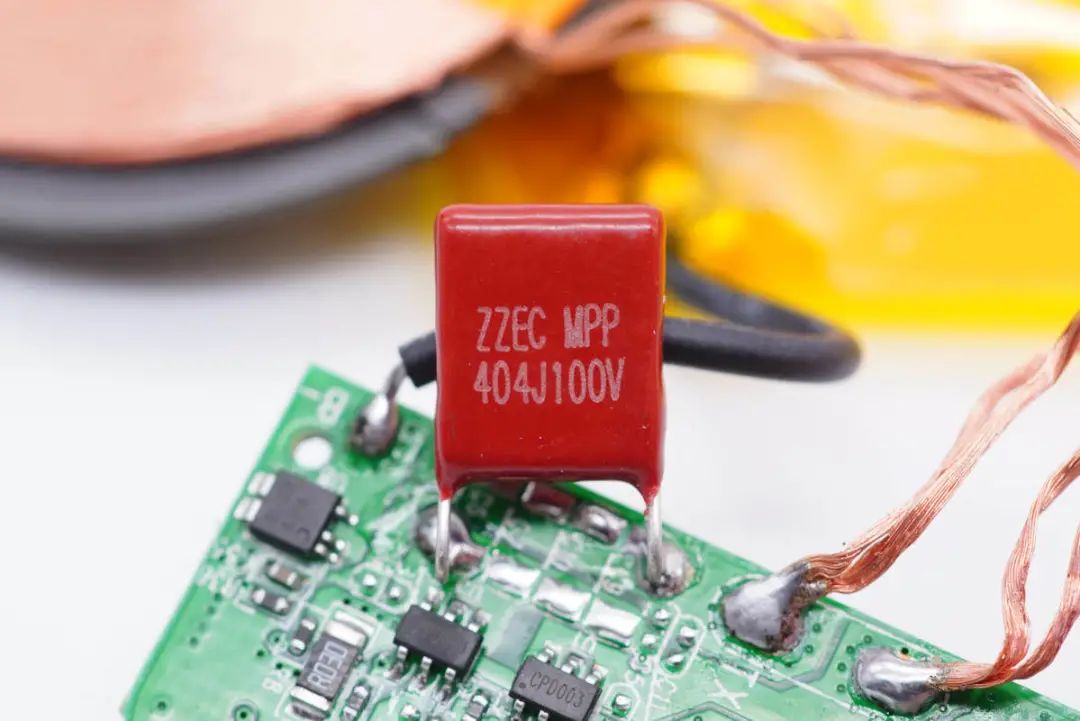

這顆紅色的是無線充電CBB諧振電容，來自科雅。

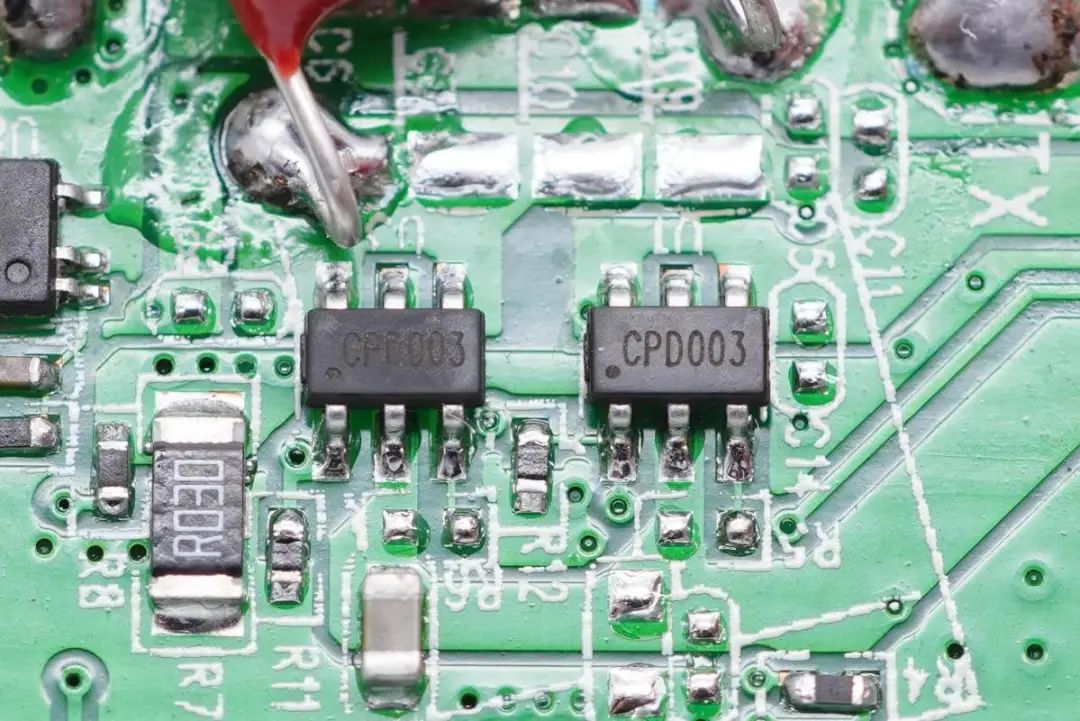

下面是兩顆MOS管，用于線圈驅動。

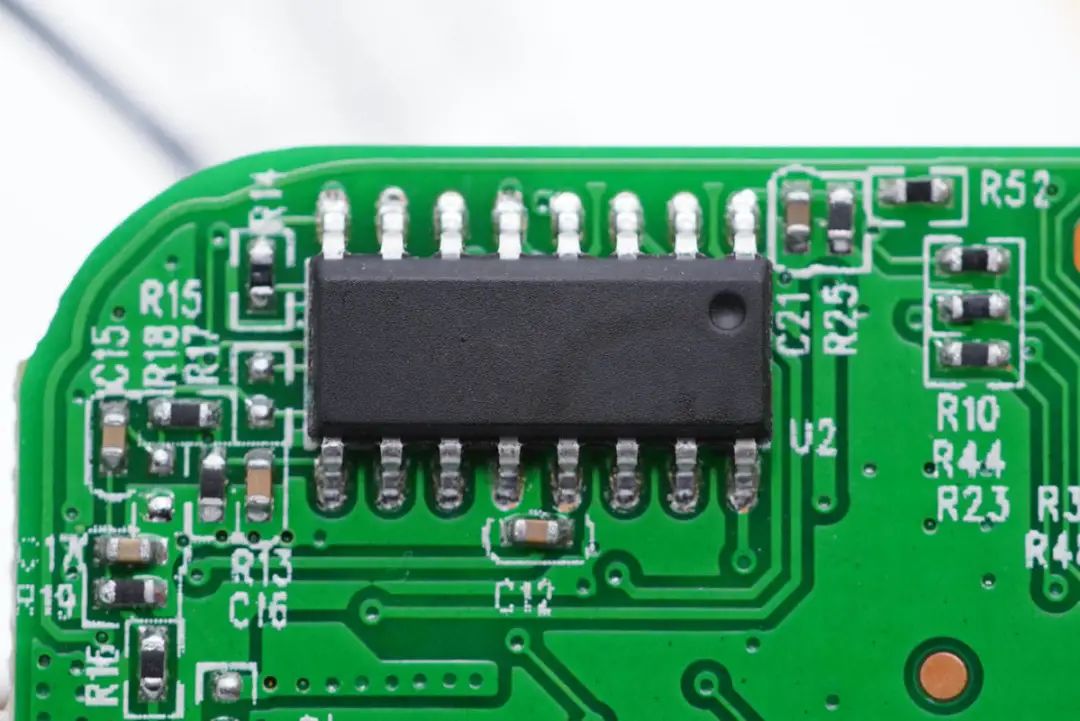

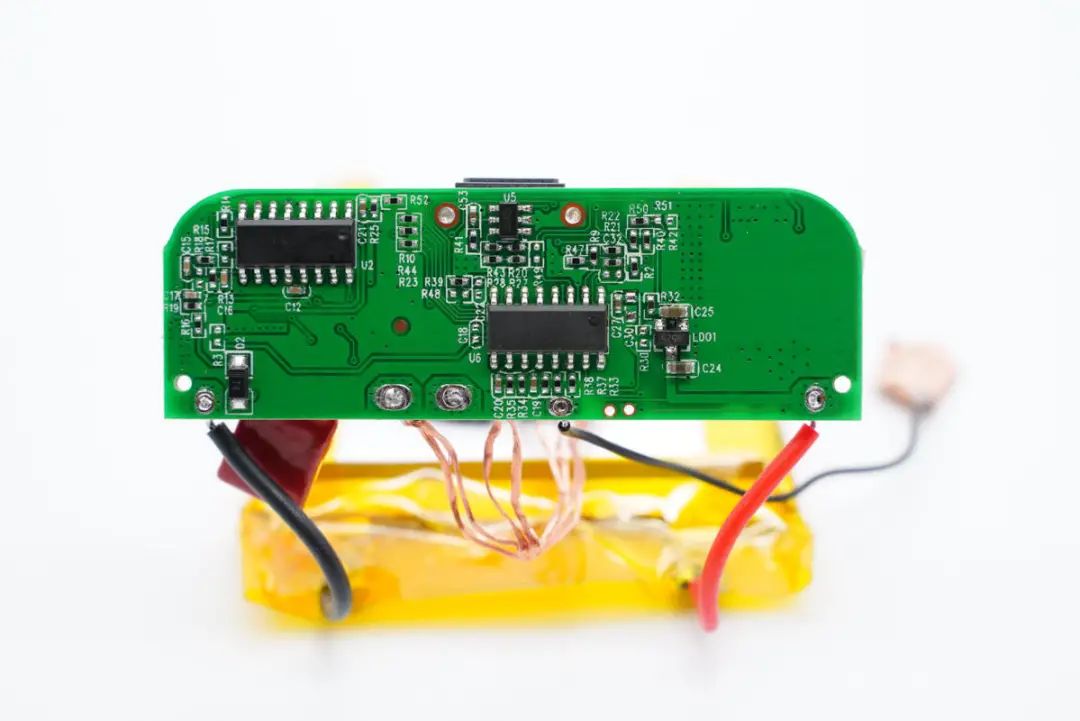

背面主要是兩顆單片機。
左上角這顆無絲印，用于無線充電控制。
中間這顆單片機也沒有絲印，用于感應控制及其他功能。

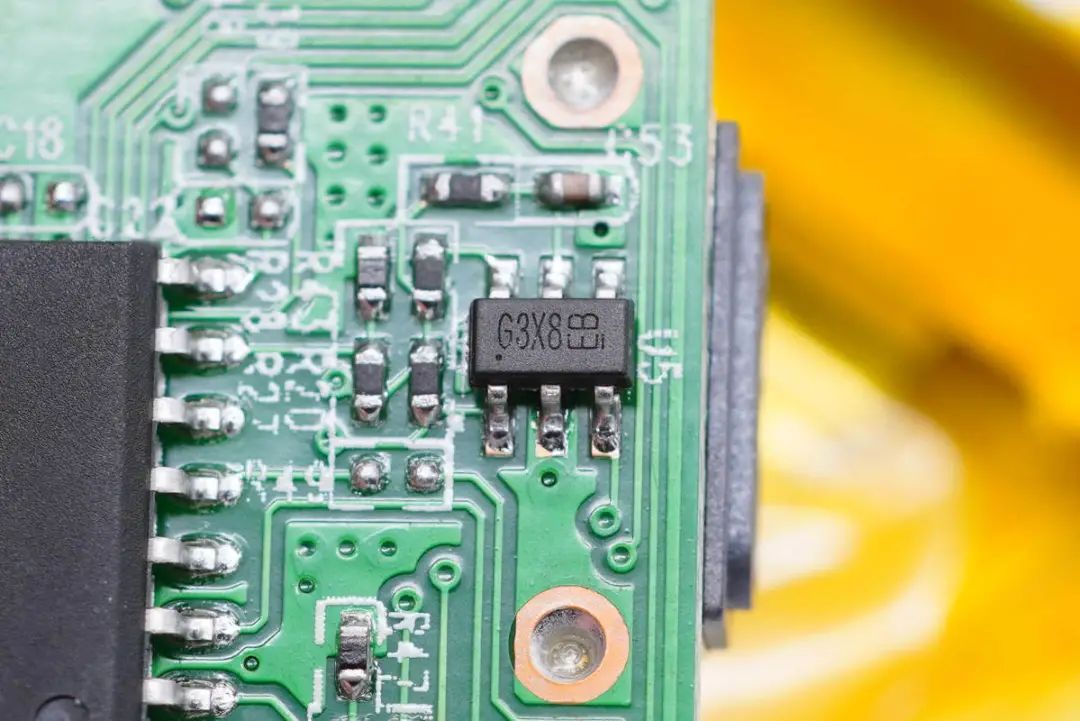

上方這里是Lightning接口取電芯片。

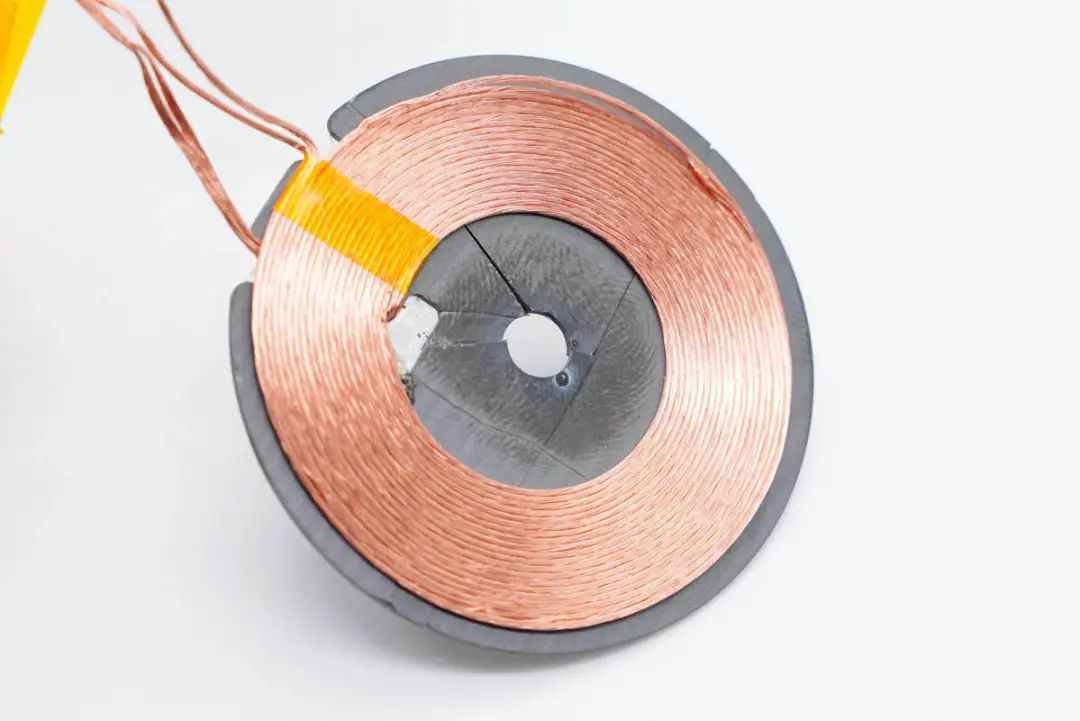

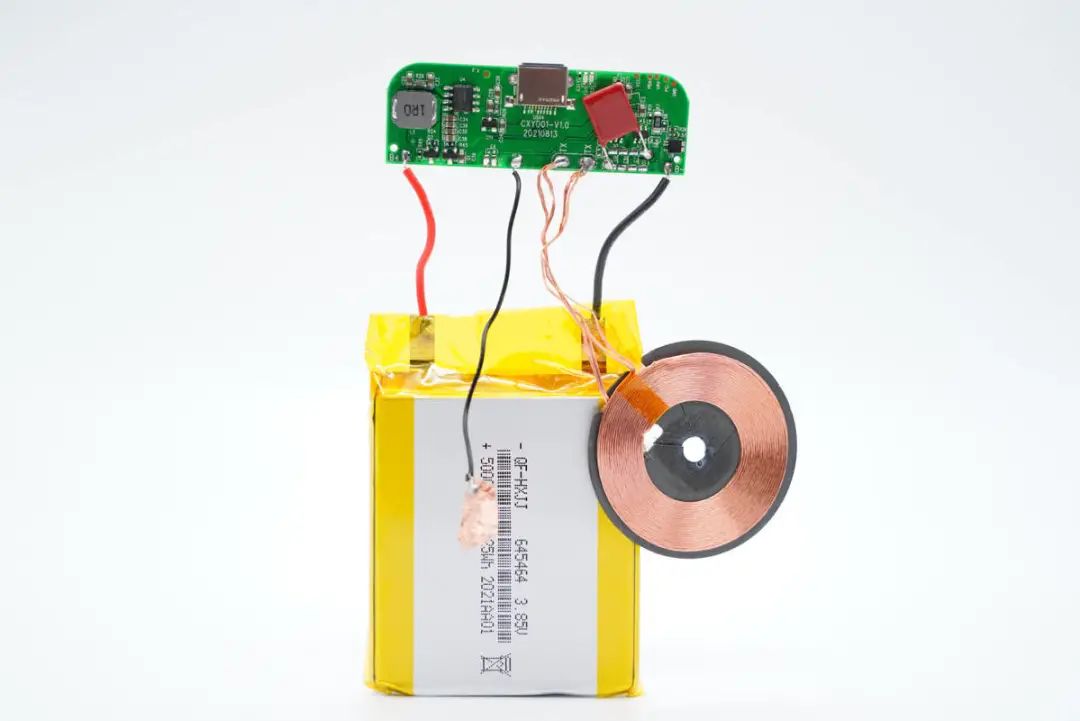

無線充電線圈特寫，利茲線繞制，比較薄節省空間，可以放下更大容量的電池。

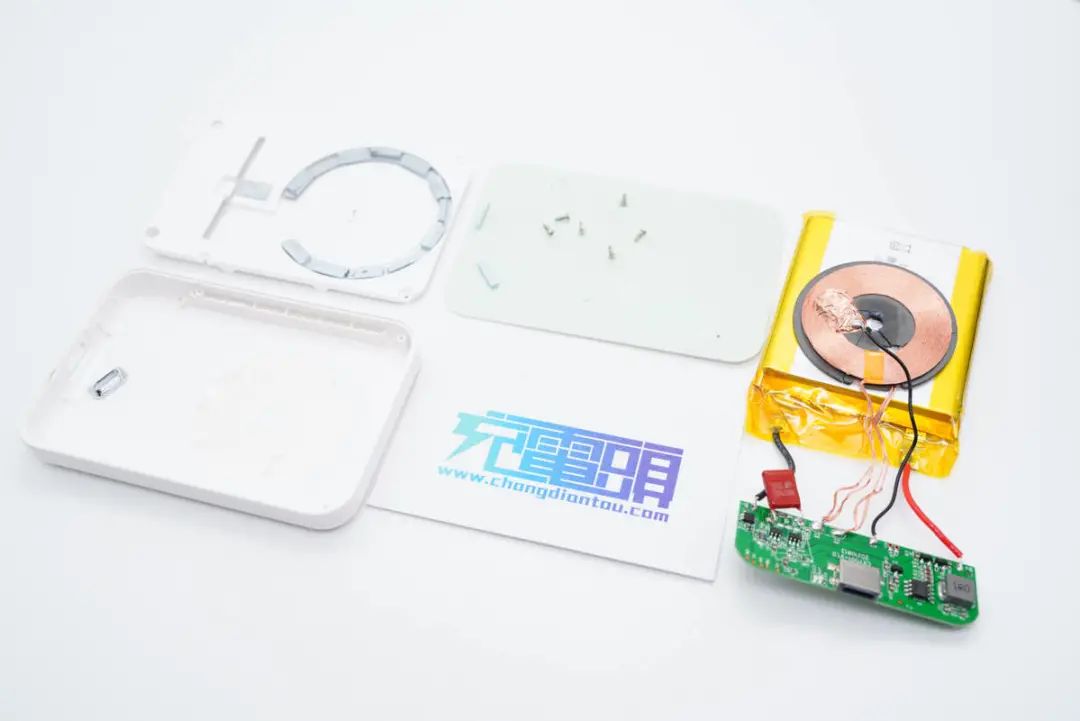

華強北版MagSage無線充電寶拆解完畢。
充電頭網拆解總結
不得不說，華強北還是有兩把刷子的，首先是在產品外觀方面，這款MagSafe磁吸充電寶由于是1:1開模生產，包裝方面也是模仿的蘋果風格，所以對于普通用戶而言，具有極高的迷惑性。
另一方面，這款產品內部僅用了蘋果原裝十分之一的元器件，幾乎就完成了80%的功能，這還是有些令人詫異的。當然，這樣的一款產品最終還只能做到形似，勉強能夠給手機充電，剩下20%的精髓難度系數較高，未能破解。
拆解發現，產品內部通過兩顆單片機寫的程序?qū)崿F(xiàn)無線充電、彈窗以及電量顯示。移動電源部分采用了一顆英集芯IP5306高集成芯片，并不能支持快充輸入和輸出，所以參數存在虛標。唯獨電芯部分，5000mAh還算比較良心。
最后在說一下價格，充電頭網花了138元入手，大家覺得值么？
