SB數據線是我們常見的設備，OTG線作為近年來隨著手機行業的快速發展，逐步進入了我們的日常使用范圍。
OTG線與普通USB線的有什么區別？
USB數據線用來連接手機和電腦，可通過電腦訪問手機里面的照片、音樂，把手機當做U盤使用。OTG數據線則無需PC，手機可直接通過OTG數據線與U盤、鼠標、鍵盤等USB設備連接。接U盤直接查找資料，接鼠標方便玩游戲，接鍵盤可快速打字，接相機直接瀏覽圖片，即拍即傳。OTG擴展了手機的功能。
OTG線與普通USB線的區別，USB數據線連接電腦的時候，由電腦供電，而OTG數據線連接U盤等設備的時候，手機必須給U盤等外設供電，那么手機是如何識別USB數據線和OTG數據線的？拆解兩根線之后，會發現USB數據線的第4pin是懸空的，OTG數據線的第4pin是短接到地的，手機芯片應該是通過第4pin判斷插入的是OTG數據線還是USB數據線，并以此來決定是否打開OTG供電。
硬件上的差異就是，OTG 線一端有一根PIN多接了個GND接地線，讓機器分辨誰是HOST主機、誰是Device外設，單以外觀是無法分辨OTG線與普通USB線的區別的。

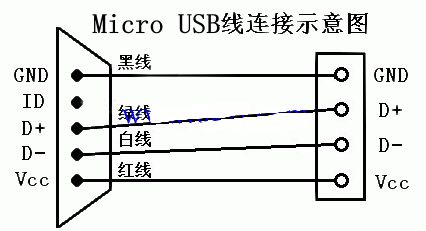

Micro USB數據線 接線示意圖
傳統USB接口處pin有
1. vbus (5v)
2. GND
3. D+
4. D-
5.ID Pin懸空

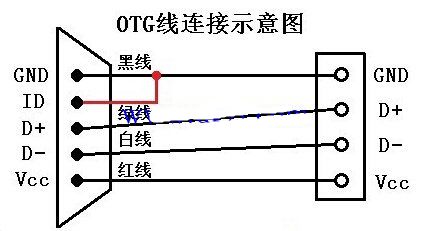

OTG線 接線示意圖
otg線 只有 micro接口, 總共出5pin
1. vbus
2. GND
3. D+
4. D-
5. ID
USB線材里面都是跑4條線，只差在接頭，手機/平板都是micro USB, 接普通USB線，ID pin懸空, 所以運作在 client/peripheral mode（外設模式）；如果把 ID GND接地掉, 就會進入 host mode（主機模式）。
