背景
我家里的許多舊設備，都是 Micro-USB 充電口，即便現在去買一些電子產品（如充電臺燈），許多設備依舊脫離時代的步伐，還在使用 Micro-USB 充電口，這讓我相當反感，但又不得買。
作為一個強迫癥，我恨不得將所有的 Micro-USB 都改為 Type-C 充電口。在查找了許多資料后，我發現許多人都嘗試過，但多數改得不太理想，不夠完美、通用。
在經過更多的資料查找、多次實踐、改進后，我總結出了一個比較通用、簡單的改裝方案，可以將大部分設備的 Micro-USB 充電口改為 Type-C 接口，這樣，以后買電子設備時就不會因?yàn)樗某潆娊涌谔吓f而煩惱了。
我知道，有不少人非常希望把手上的舊設備都更新成 Type-C 充電口，所以我寫下這篇文章，詳細記錄一次改裝過程，希望對讀者有幫助。
需要提前說明，這一改造方案只適用于改造充電口，如「藍牙耳機、音響、手柄、無線鍵盤、無線鼠標、充電臺燈、老人手機……」的充電口，但不適用于需要傳輸數據的設備（如舊安卓手機）
此次改裝的是我三年前買的的 QCY T1 藍牙耳機，它的充電口沒有傳輸數據的作用，非常適合改裝。
實踐
準備工具：
?萬用電表
?電烙鐵、含鉛焊錫、金雞牌助焊劑、吸錫線、酒精、紙巾
?AB 膠（改性聚丙烯酸酯膠，哥倆好）
?尖鑷子、小螺絲刀、雙面膠、手工刀
準備耗材：
?Type-C 母座（沉板式，6Pin），淘寶大約 3 毛一個，運費 3 塊
?0603 貼片電阻 5.1KΩ，拼多多 4 塊錢 100 個包郵（0603 表示長 0.6 英寸、寬 0.3 英寸，換算下來就是 1.6mm×0.8mm）
?細導線

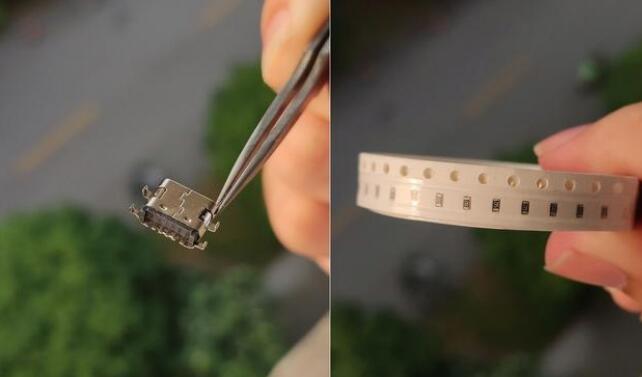

先處理下 Type-C 母座，取一個 Type-C 沉板式 6Pin 母座，以及兩個 0603 規格的 5.1kΩ 貼片電阻：
左母座，右電阻
在動手之前，要先搞清楚母座的 6 個 Pin 的定義，在購物界面會有圖紙描述，這里我作了張圖，更容易理解：
這種 6Pin 的 Type-C 有六個引腳，兩個地極（GND）、兩個正極（VBUS）、兩個 CC，金屬外殼與地極是相通的 ，它不能傳數據。
CC 引腳是 Type-C 用于區分正反面、進行 PD 握手的。如果兩個 CC 引腳沒有接 5.1kΩ 電阻（下拉電阻）接地，PD 充電器就會拒絕供電（C to C 充電線就用不了）。
所以在這一次改裝中，需要手動焊接兩只貼片電阻。焊接貼片電阻是個精細活，需要練習才能做好，練習 2 小時就夠了，要記得勤用助焊劑，含鉛焊錫更好操作，電烙鐵溫度 330 到 350 度就可以。
如果焊這兩片電阻太難了，也可以省略接電阻這一步。普通的 A-to-C 數據線可以正常供電。

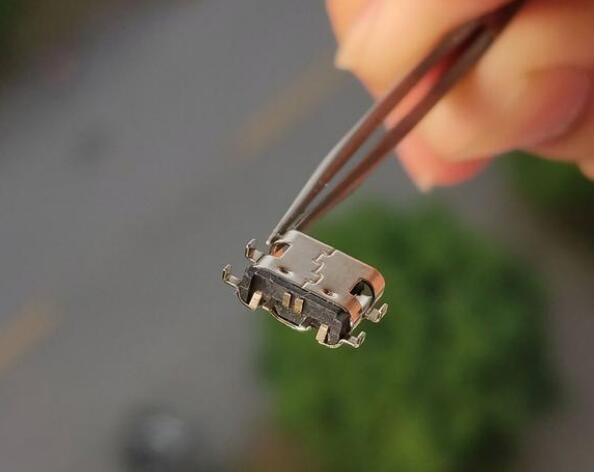

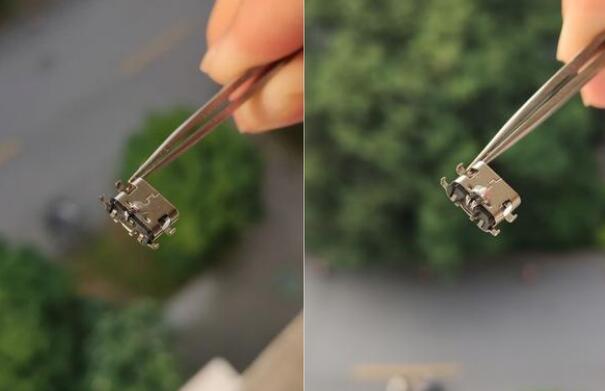

將母座中間的兩個 cc 引腳掰起來，再把邊上兩個 GND 引腳掰下去，方便之后接線：

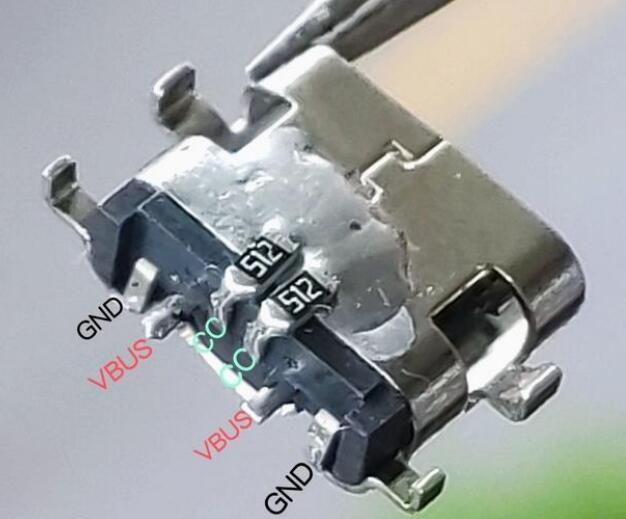

依次將兩個 cc 引腳通過貼片電阻接地：
在上方引腳定義的地方有講到，金屬外殼與 GND 極是相通的，所以只要用電阻將 CC 引腳與金屬外殼連接起來即可完成下拉接地。

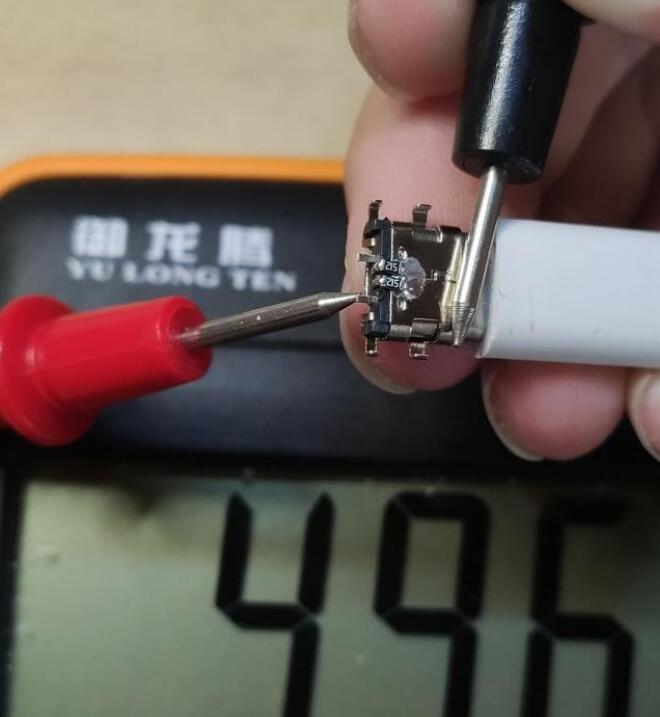

接上 PD 充電器的 c to c 數據線，用萬用電表測試正極與地極間的電壓：
電壓正常 5V，說明 CC 下拉電阻焊接完美

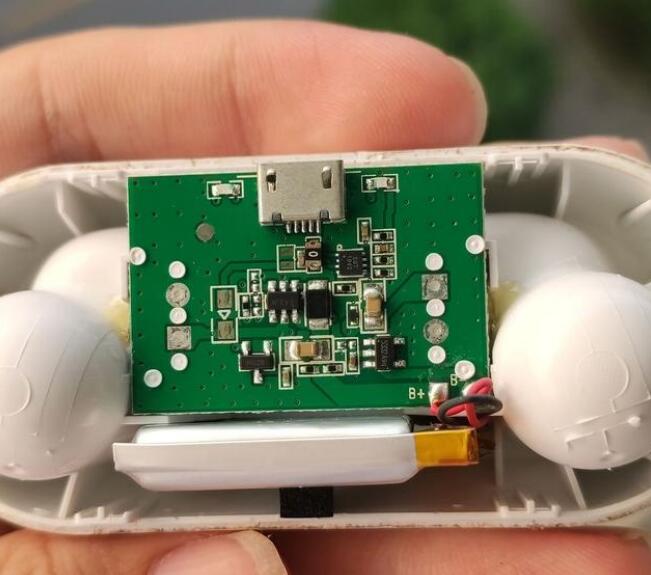

再來處理充電倉。充電倉是卡扣固定的，所以可以用小刀撬，拆開后露出電路板。最好對電路板拍個照，避免最后忘記接線：
貴重的設備最好及時斷開電池，再進行后續操作，以避免意外短路損壞電路。
這里我沒有將電池?cái)嚅_，是因?yàn)橐巡僮魇炀?，可以確保不會出現短路。（東西便宜，懶得費工夫斷電池再接電池了）
要換充電口母座，自然要將舊的母座取下，最好的工具是「風槍」，但由于風槍太大，用的不多，放箱子里占地方，我懶得買它，所以使用「堆錫法」，就是在舊底座上堆一大坨焊錫，利用融化的焊錫，將熱量從電烙鐵傳遞到整個母座，取下母座。

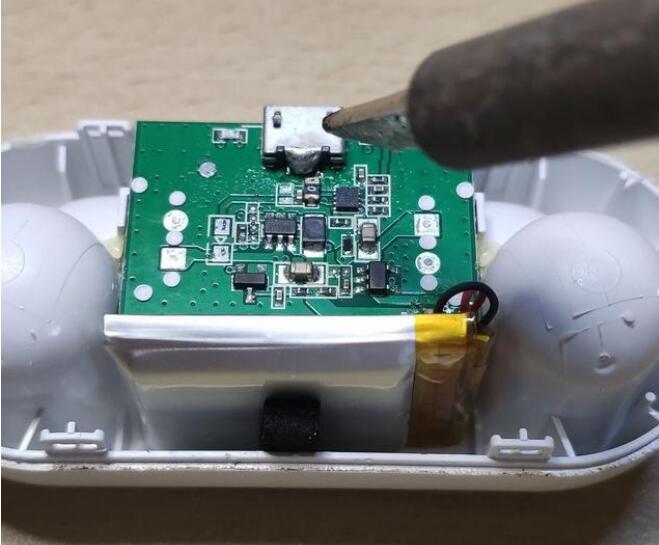

給電烙鐵換上 K 刀頭，用雙面膠將耳機盒外殼固定在桌面上（沒有臺虎鉗也可以穩固操作），在舊母座涂上助焊劑，堆錫，取下 Micro-USB 母座：
K刀頭堆錫取 Micro-USB 母座

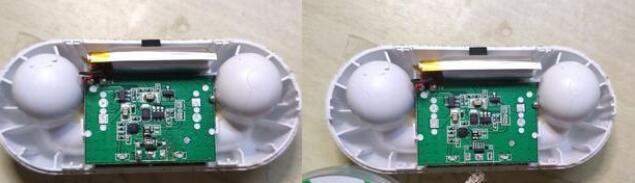

用吸錫線清理多余的錫：
清理焊錫
Micro-USB 的母座有五個引腳，最右邊和最左邊那個觸點分別是 GND 和 VBus，即負極和正極。仔細觀察下，GND 觸點是和電路板上的「覆銅層」連著的，它也和固定母座金屬外殼的焊點相通，用萬用電表的通路檢測，可以很容易地判斷出正負觸點。

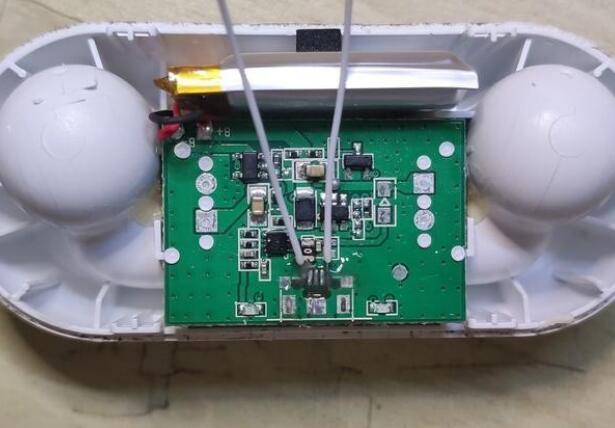

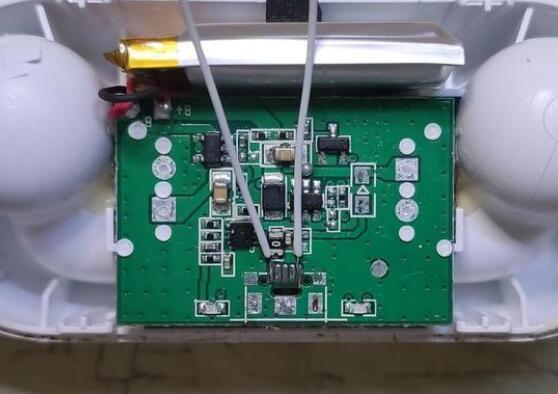

在地線和正極接上飛線（細導線）：
之后，我們要將 Type-C 母座固定到原來 Micro-USB 母座的位置。由于母座的外殼是金屬，所以需要在母座和下方的引腳之間做一個絕緣層，以避免下方的引腳處短路。先用酒精和紙巾清理殘余的助焊劑，再在引腳處涂上一層 AB 膠，等待五分鐘完成固化，就完成了絕緣處理（用酒精將助焊劑清洗掉，就是為了涂上 AB 膠后固定得更牢）：
AB 膠絕緣處理
下一步，在絕緣層上再涂一層厚厚的 AB 膠 ，將母座固定（固化五分鐘），剪短飛線，剝出末端銅絲：
固定母座，調整飛線

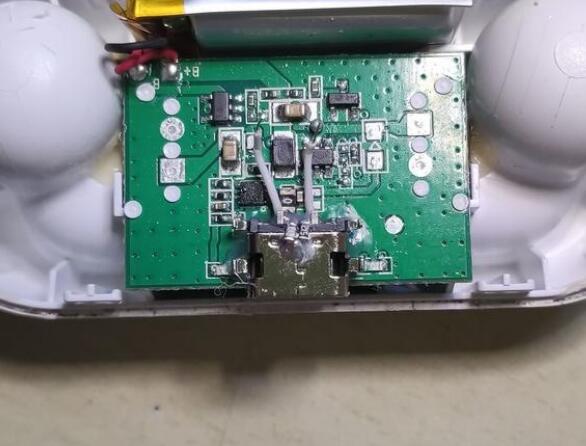

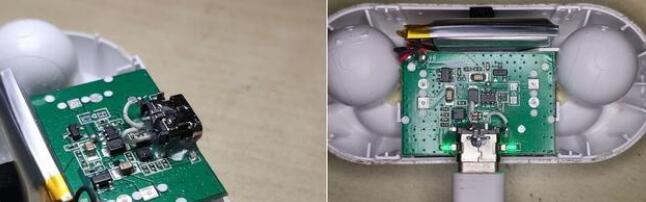

將正極飛線連接到正極引腳，負極飛線可以直接連接到母座外殼，焊好后插入 PD 數據線，測試通電：
連線，測試

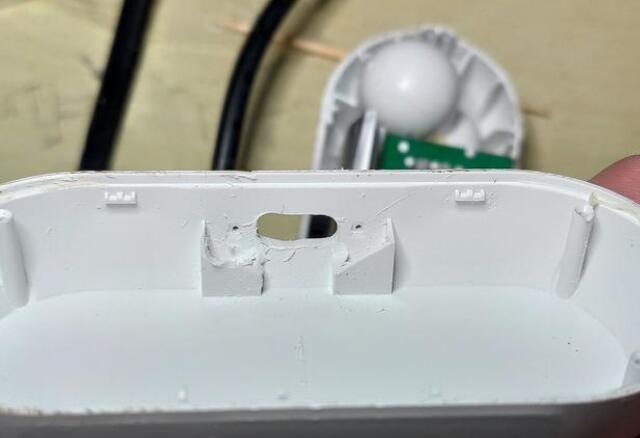

之后就是要裝殼了，但 Type-C 母座要比 Micro-USB 母座大一些，因此要打磨一下外殼的充電口：
手勁沒控好，磨丑了

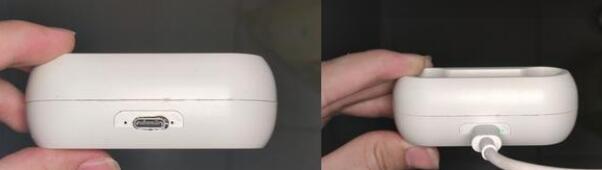

最后，裝回，測試：
測試成功！
總結
對于簡單的 Micro-USB 供電設備，都可以用這種方式改為 Type-C 供電，對外觀不會有太大的影響。如果對 C to C 線供電有需要，那就必須要在兩個 CC 引腳焊接上 5.1kΩ 電阻接地。這個實踐也解釋了為什么有些設備無法用 PD 充電器充電，其實就是廠家畫電路時忘了設計下拉電阻的電路。
在這次的改裝中，我使用了 AB 膠「哥倆好」，它一方面是優良的絕緣層，另一方面可以如同焊接一樣牢固地將母座固定在電路板上。我絲毫不擔心它的強度，因?yàn)樗鼘?shí)在太結實了，老化速度很慢，足夠走到這個電子產品壽命的終結。
? 特別提示：千萬不要用熱熔膠、502 固定這種長期有插拔的接口！
這種改裝方式能提供最大 5V 2A 的充電功率，更高功率的快充需要，需要數據功能的支持。而這種改裝的不足就是，無法傳輸數據。

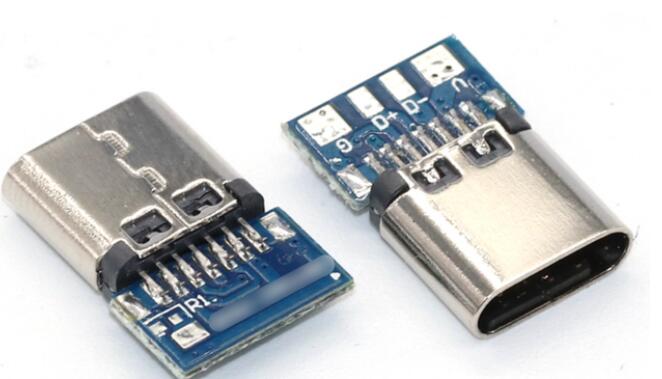

其實淘寶上有賣能傳輸數據的 Type-C 母座，它長這樣：
帶傳數據功能的 Type-C 母座
如你所見，這種母座后方帶了一小塊電路板，后方有「GND、Data+、Data-、VBus」四個觸點，背面有 CC 下拉電阻的焊盤。但這種母座體積太大了，如果想改舊安卓手機的充電口，這個母座顯然是塞不進去的。
如果執意想給舊安卓手機換 Type-C 母座，也是有辦法的，可以參考這兩篇教程，作者畫了用于 Type-C 母座轉 Micro-USB 引腳的超小 PCB 轉接板：
?擁抱 Type C——Micro/Mini USB 近乎完美改 Type C
?擁抱 Type C，OPPO R9s 改 Type C
至此，有了這樣一個改裝方案，以后再買電子設備，我基本不用糾結它的充電口太舊了。
在這一次改裝記錄的過程中，另一個很深的感觸就是：人造光和自然光差距真大。這一次的記錄中，在室內拍攝電路板時，我已經使用了高顯色指數的臺燈，但室內與室外的拍攝對比，在色彩、細節上的差距真是好大，遠不是調色能彌補的。
